 C'est possible. Sur le modèle que l'on m'a confié, il y a une commande directe qui ouvre simultanément les flutes haute et basse ; l'autre registre ferme ces deux voix pour ne laisser que la flute juste.

Le but est donc d'obtenir une combinaison avec 2 flutes (juste et haute) que l'on trouve sur les modèles 3 voix (2 flutes et basson).

Deux cas peuvent se présenter.

Montage avec une "boite à registres"
Il faut tout d'abord modifier le support en ajoutant un troisième registre. En cas d'impossibilité, il faut mettre en place un nouveau support avec trois registres.

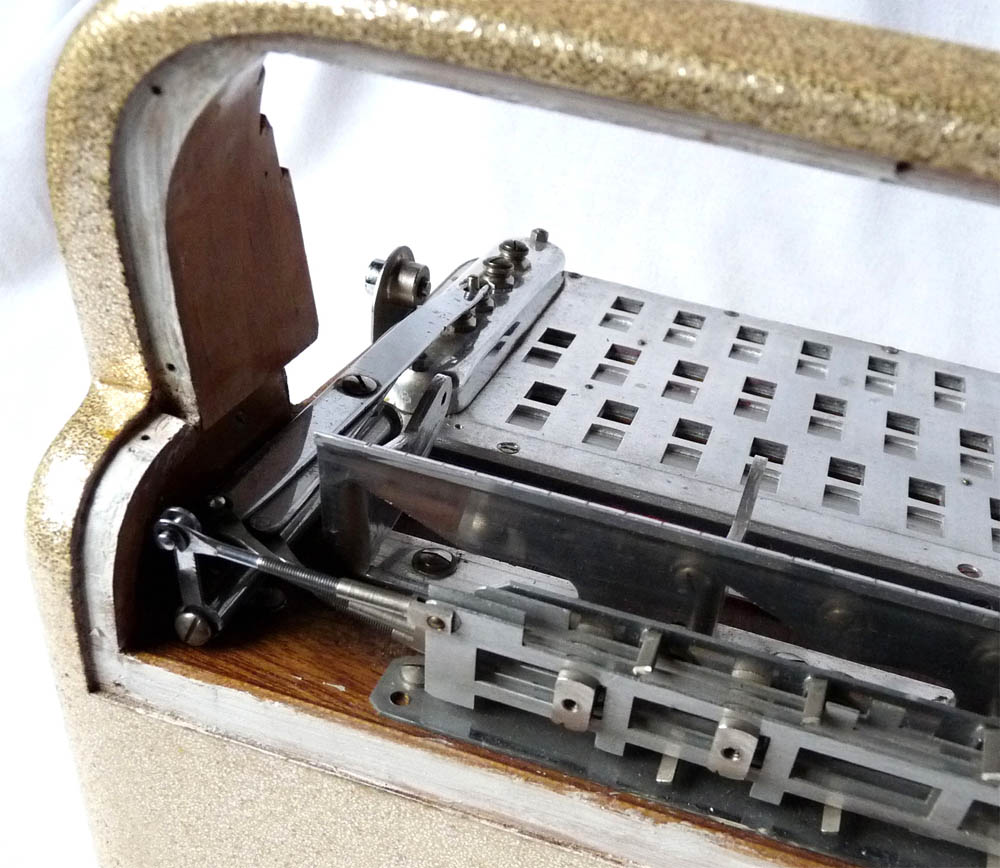

boite à registres

Il faut ensuite ajouter deux coulisseaux et les programmer avec leur transmission et commande d'inverseur pour permettre l'ouverture et la fermeture des flutes basse et haute. Voir précédent article sur la modification de registres main droite.

Montage avec système mécanique direct
On trouve ce système sur des modèles relativement anciens.

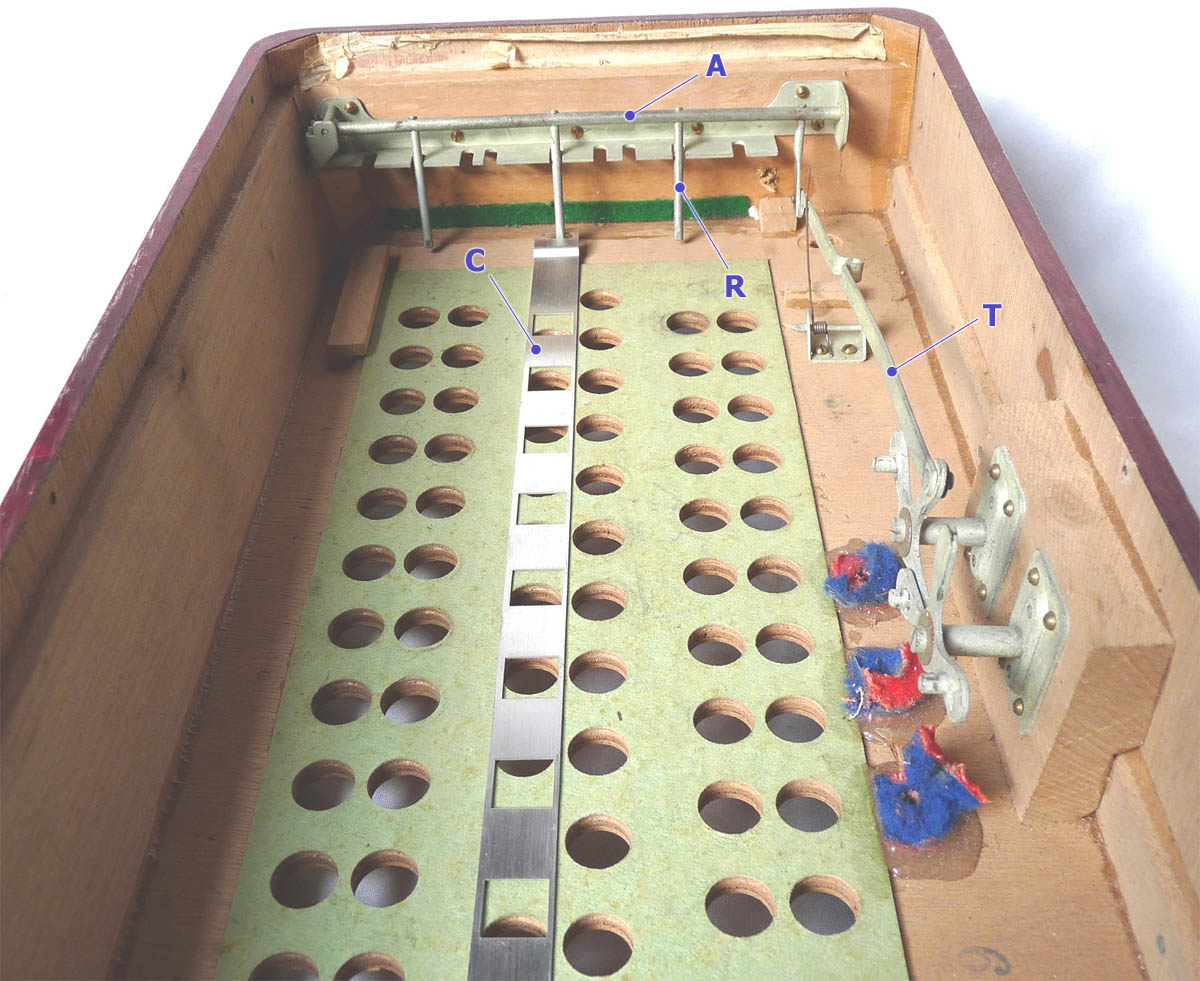

registre à commande directe

Une transmission [T] commande un axe [A] sur lequel sont fixés des rappels [R]. Ces derniers permettent l'ouverture et la fermeture de la coulisse [C].

Comme dans le cas précédent, il faut tout d'abord ajouter un troisième registre. Actuellement il y a 6 rappels couplés qui ouvrent et ferment les flutes haute et basse. Il va falloir couper le rappel qui commande la flute basse.

Il faut ensuite mettre en place une deuxième transmission et un axe supplémentaire sur lequel seront fixés 3 rappels pour sélectionner individuellement l'ouverture et la fermeture de la flute basse.

Pour information le modèle présenté sur la photo est un 2 voix. Il y a donc une seule transmission qui commande l'ouverture de la flute haute, la flute juste restant constammant ouverte.

 L'intérêt du registre à peigne est qu'il donne plus de profondeur, de chaleur, à la voix concernée ; la deuxième soupape apportant également plus de musicalité à l'ensemble des voix main droite avec un meilleur équilibre.

Je rappelle tout d'abord que le bouton est vissé dans un piston fixé sur la touche [T]. La touche se termine par une soupape [S]. Il y a trois rangées de soupapes qui correspondent aux trois premiers rangs.

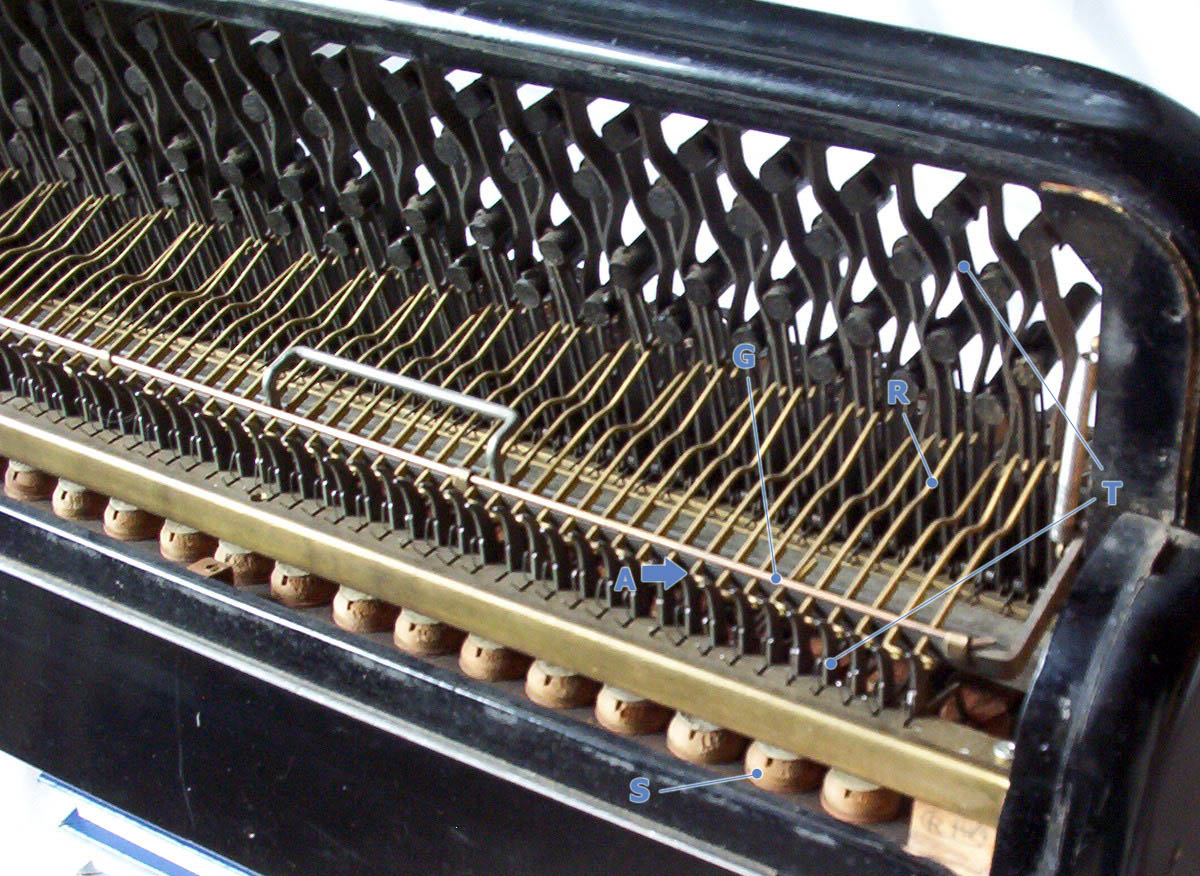

registre à peigne

Dans le cas du registre à peigne, il y a un rappel mécanique [R] fixé sur la touche qui va assurer le fonctionnement de trois rangs de soupapes situées en fond de clavier suivant le même principe que pour le clavier de base : l'enfoncement d'un bouton fait avancer le rappel qui pousse le haut de la touche en soulevant la soupape. La voix grave est généralement choisie pour être sous le peigne.

Il y a deux types de fixation pour le départ du rappel.

• Solidarisé à la touche par un crochet (le plus souvent sur des instruments relativement anciens).
• Inséré dans une petite pièce rivetée dans la touche. Celle-ci est percée d'un trou fileté, une vis permettant le réglage.

À l'autre extrémité, les rappels passent dans un guide [G] ; ils se terminent souvent en angle droit [A]. Dans certains cas, il y a une pièce filetée au bout du rappel pour le réglage.

Sous l'action du registre spécifique, généralement celui qui ouvre la voix du basson, un balancier (principe le plus simple) va abaisser l'ensemble des rappels, leur permettant d'être en contact avec le haut de la touche. Sous l'actions des registres qui n'utilisent pas cette voix, le balancier va relever l'ensemble des rappels, les mettant hors service. Suivant le fabricant, la mise en fonction du peigne peut être assurée directement par les registres.

Il est important qu'il n'y ait pas de jeu entre l'extrémité du rappel et le haut de la touche sous peine de réduire sensiblement la levée de la soupape et de perdre ainsi de la puissance.

Le réglage peut se faire soit au départ du rappel (pièce avec vis), soit à l'extrémité (pièce filetée). S'il n'y a aucun moyen de réglage, il faudra jouer sur l'extrémité du rappel en travaillant sur l'angle (par torsion).

On trouve aussi des registres à peigne double. Dans ce cas, il y a une deuxième prise mécanique qui permet, suivant le registre, de mettre en jeu une note, son octave ou les deux.
