 Le montage et la mécanique du concertina sont basés sur le même principe que celui du bandonéon (voir photos ci-dessous).

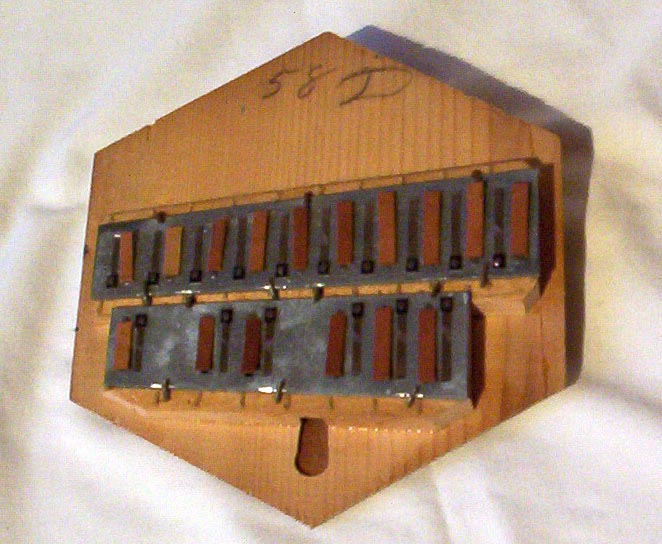

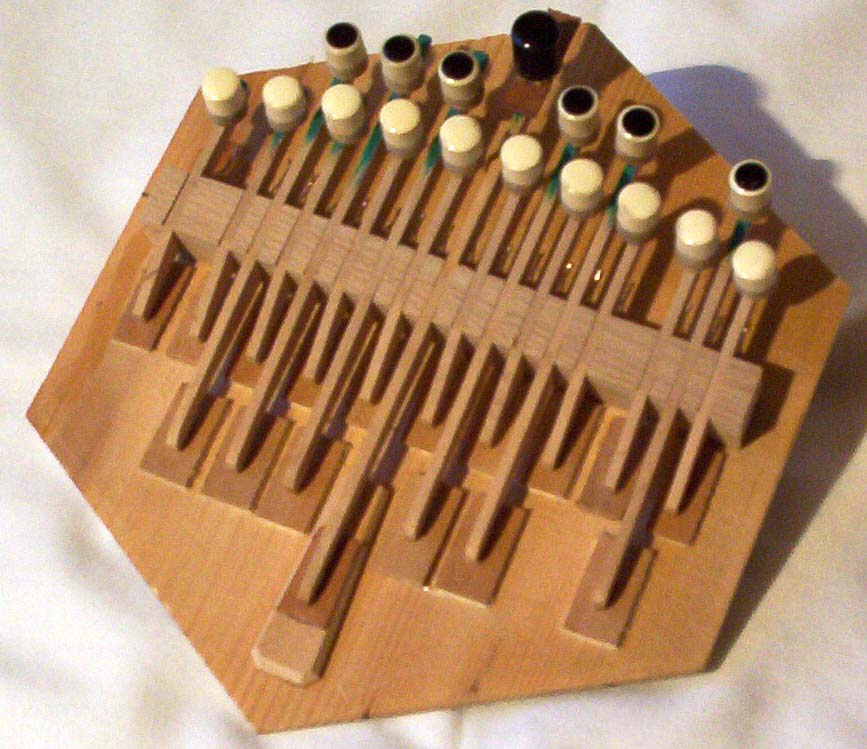

table côté mécanique	table côté musique

Il y a habituellement deux causes qui peuvent expliquer ce type de problème :

Le bouton a pu prendre du jeu, ou se décoller partiellement, il peut frotter contre un des bords du trou de sortie de la tassetière.

La soupape ne plaque pas correctement à cause d'un problème de jeu ou de peaux, ou les deux.

Pourtant sur le modèle que l'on m'a confié, aucun de ces éléments n'étaient en cause. Après examen dans le noir à la lumière artificielle, je me suis aperçu qu'il y avait une petite fente dans le bois de la table ainsi que plusieurs autres micro-fissures (difficilement perceptibles sur la photo de la table côté mécanique) qui ne demandaient qu'à s'agrandrir pour amener elles-aussi leur lot de problèmes.
Cette petite fente est suffisante pour laisser passer l'air qui contribue à la mise en vibration de la lame. Sur ce type d'instrument l'épaisseur de la table est de 2 à 3 millimètres, ce qui explique qu'avec le temps, éventuellement de mauvaises conditions ambiantes, et la qualité médiocre du bois, ce type de problème puisse se produire.

Il faut évidemment reboucher cette fente, avec du mastic ou de la colle. S'il est nécessaire d'enlever les soupapes en raison de la longueur et de la position des fentes, il vaut mieux décoller les soupapes plutôt que d'enlever l'axe. En effet celui-ci est très fin (0,75 mm) et il y a de gros risques de le casser en le retirant. La remise en place est également particulièrement délicate.

 Généralement il y a trois raisons possibles :

Les pistons se bloquent car ils sont décentrés et frottent (trop) contre un des bords des trous de passage de la tassetière.

Les peaux de soupapes "collent".

La mécanique est grippée et se bloque au niveau de l'axe.

C'est ce troisième cas que je vais développer ici car j'ai eu entre les mains l'instrument d'un client qui avait précisément ce problème. L'instrument a été exposé à de mauvaises conditions ambiantes (humidité) et il a dû rester assez longtemps sans être utilisé, ce qui explique le grippage.
De plus un certain nombre de peaux de soupapes (surtout sur le deuxième rang) étaient en mauvais état.

Lors d'une précédente faq à propos d'un Savoia boite de résonance (04/04/2006), j'ai eu l'occasion de traiter un problème assez proche. Vous pouvez vous y référer pour l'essentiel, avec de nombreuses illustrations.

Il y a néanmoins quelques différences de montage entre le Cavagnolo et le Savoia qui, je le rappelle, est de fabrication italienne.

Les ressorts de pression [Rp] sont enroulés directement au niveau de l'axe.

Les soupapes sont fixées aux leviers au moyen d'un petit ressort [Rf] sur ce type de Cavagnolo.

Le support de la mécanique du deuxième rang [Sm] et le montage de la mécanique sont un peu différents.

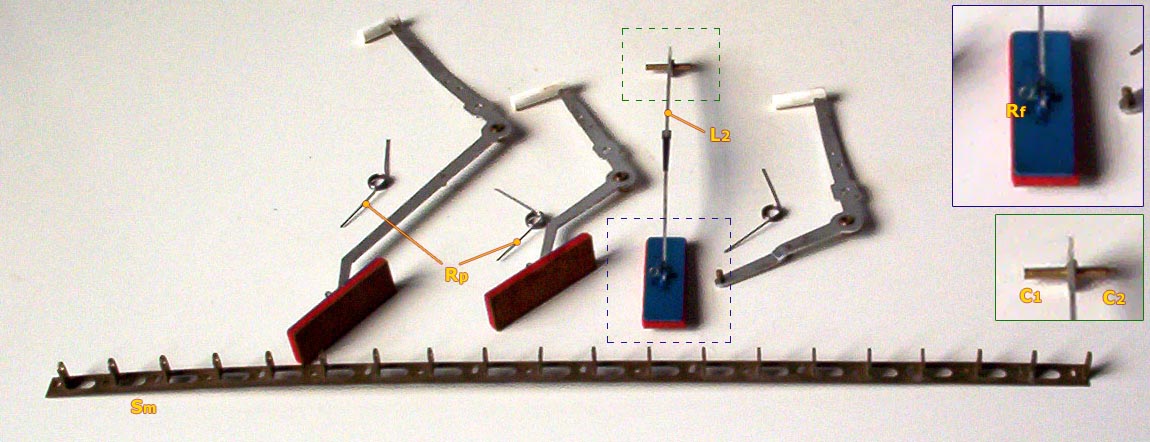

support, ressorts et soupapes
de gauche à droite : 3ème, 1er, 2ème rang

Chaque levier [L2] de la mécanique du deuxième rang se termine par deux petites pièces cylindriques [C1, C2] de part et d'autre du levier. Ces pièces viennent s'insérer dans les éléments montants du support qui sont percés d'un trou. Elles s'emboitent les unes dans les autres grâce à une extremité de diamètre légèrement inférieur.
Il faut commencer le démontage par l'aigu. Le remontage s'effectuera bien entendu de la même façon.
