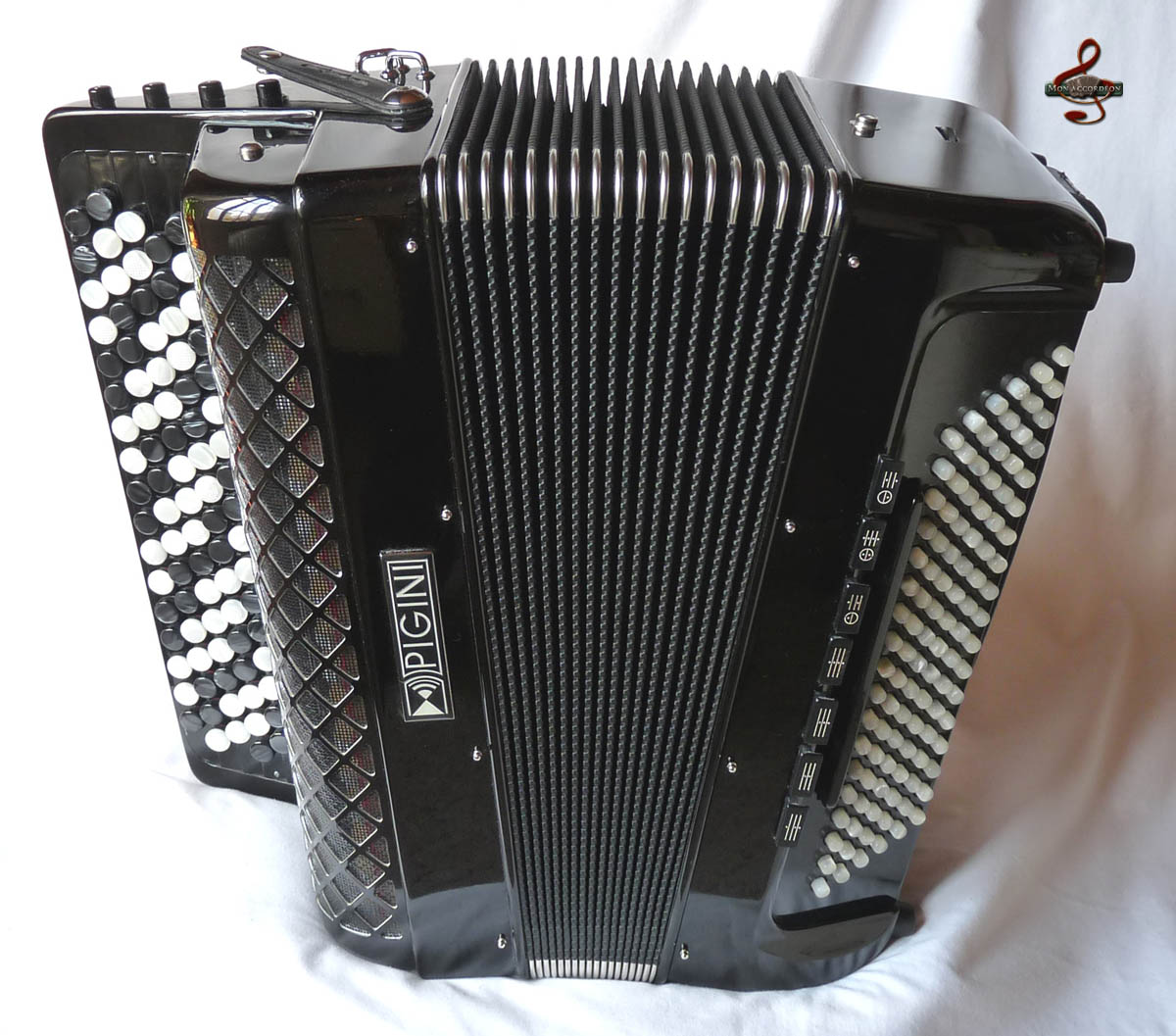

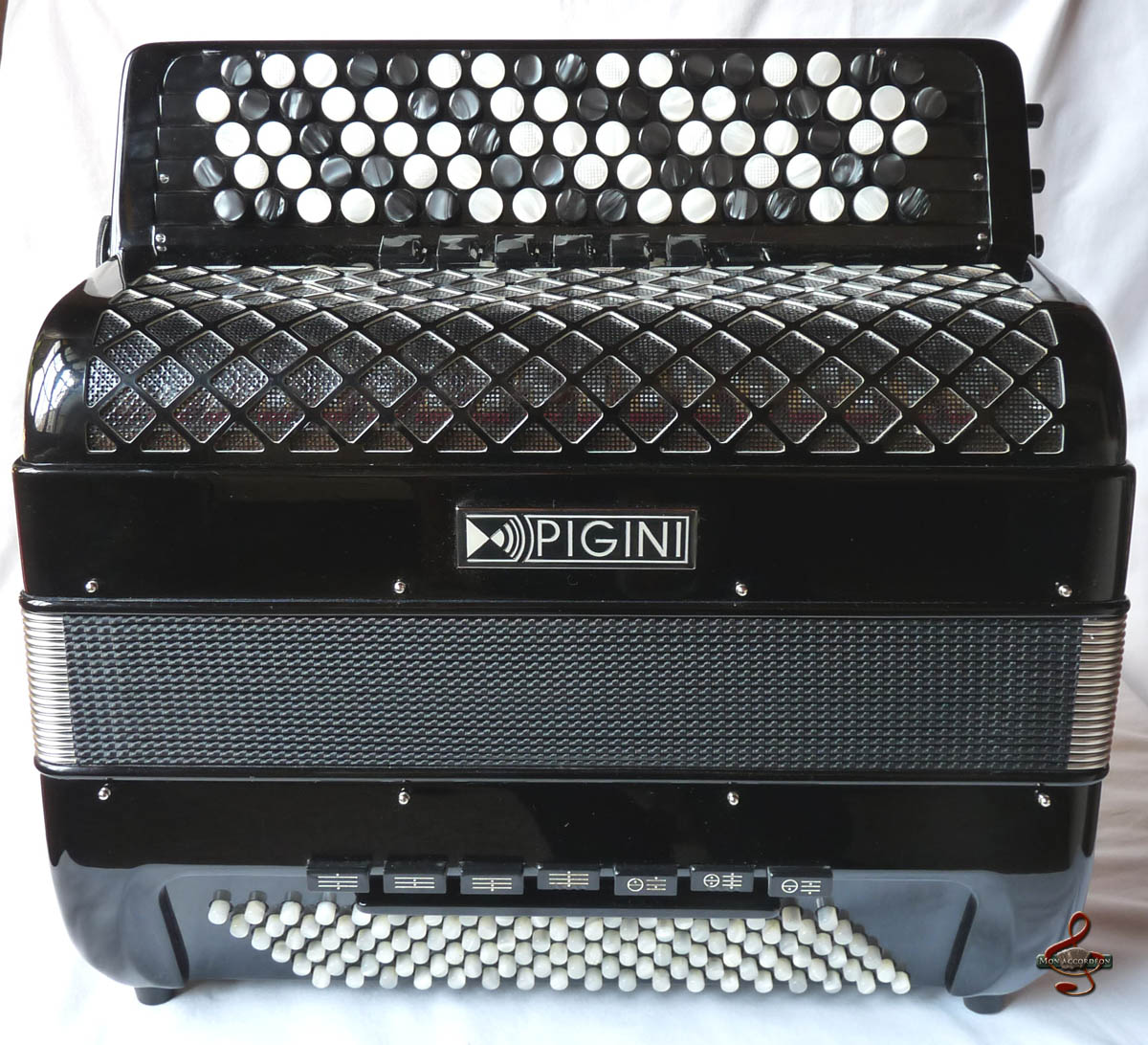

| Main droite : |
5 rangs, étendue : Do# - Mi (52 notes)
7 registres, 4 mentonnières
3 voix : flute, basson et piccolo
accord : 0
boite de résonance
|
| |
| Main gauche : |
basses standard
108 basses
6 rangs
4 registres
4 voix
basses chromatiques
4 rangs, étendue : Mi - Mi (49 notes)
3 registres
2 voix : basson (16) et flute (8)
|
| 1. | basson |
| 2. | flute et basson |
| 3. | basson et piccolo (quizième) |
| 4. | basson, flute et piccolo |
| 5. | piccolo hors-boite |
| 6. | flute et piccolo |
| 7. | flute |
| 1. |
basses : 4 voix (16 + 16 + 8 + 8) |
| accords : 2 voix (16 + 8) |
| 2. |
basses : 3 voix (16 + 8 + 8) |
| accords : 1 voix (8) |
| 3. |
basses : 2 voix (8 + 8) |
| accords : 1 voix (8) |
| 4. |
basses : 3 voix (16 + 16 + 8) |
| accords : 1 voix (16) |
| photo n°3 |

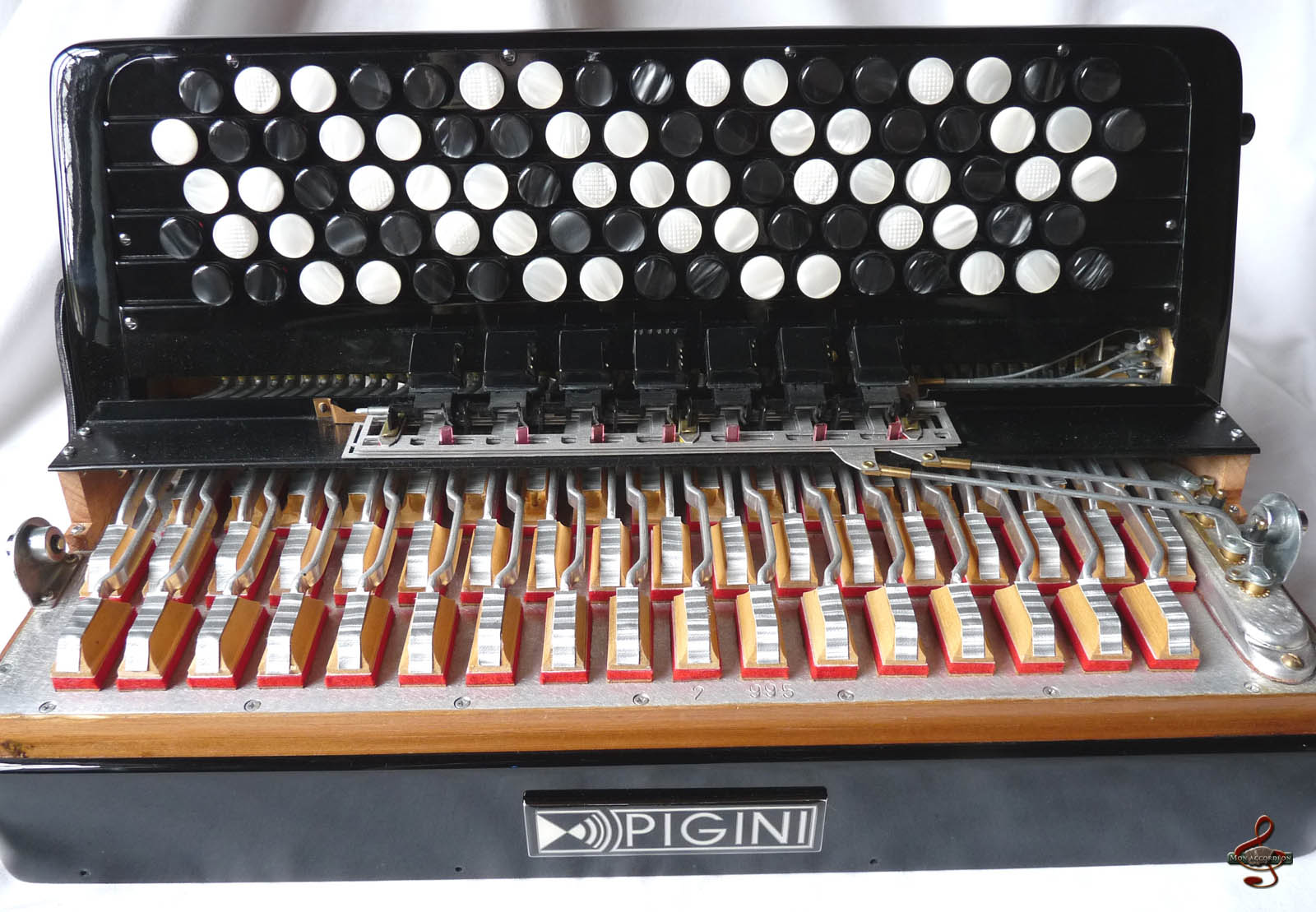

soupapes main droite
|
| photo n°4 |

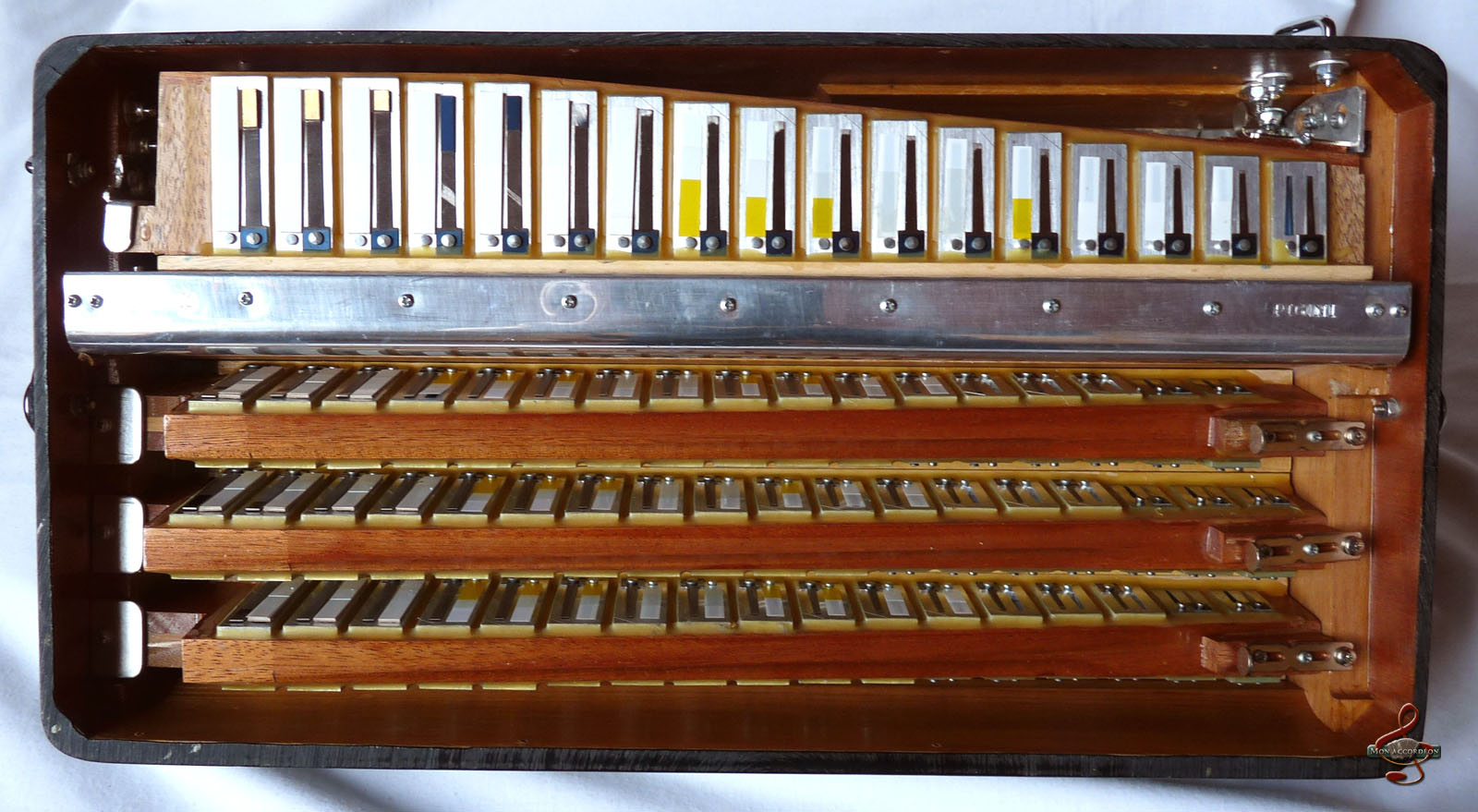

caisse main droite avec sommiers
en bas les voix de flute et piccolo (hors-boite), en haut la voix de basson (en boite)
|
| photo n°5 |

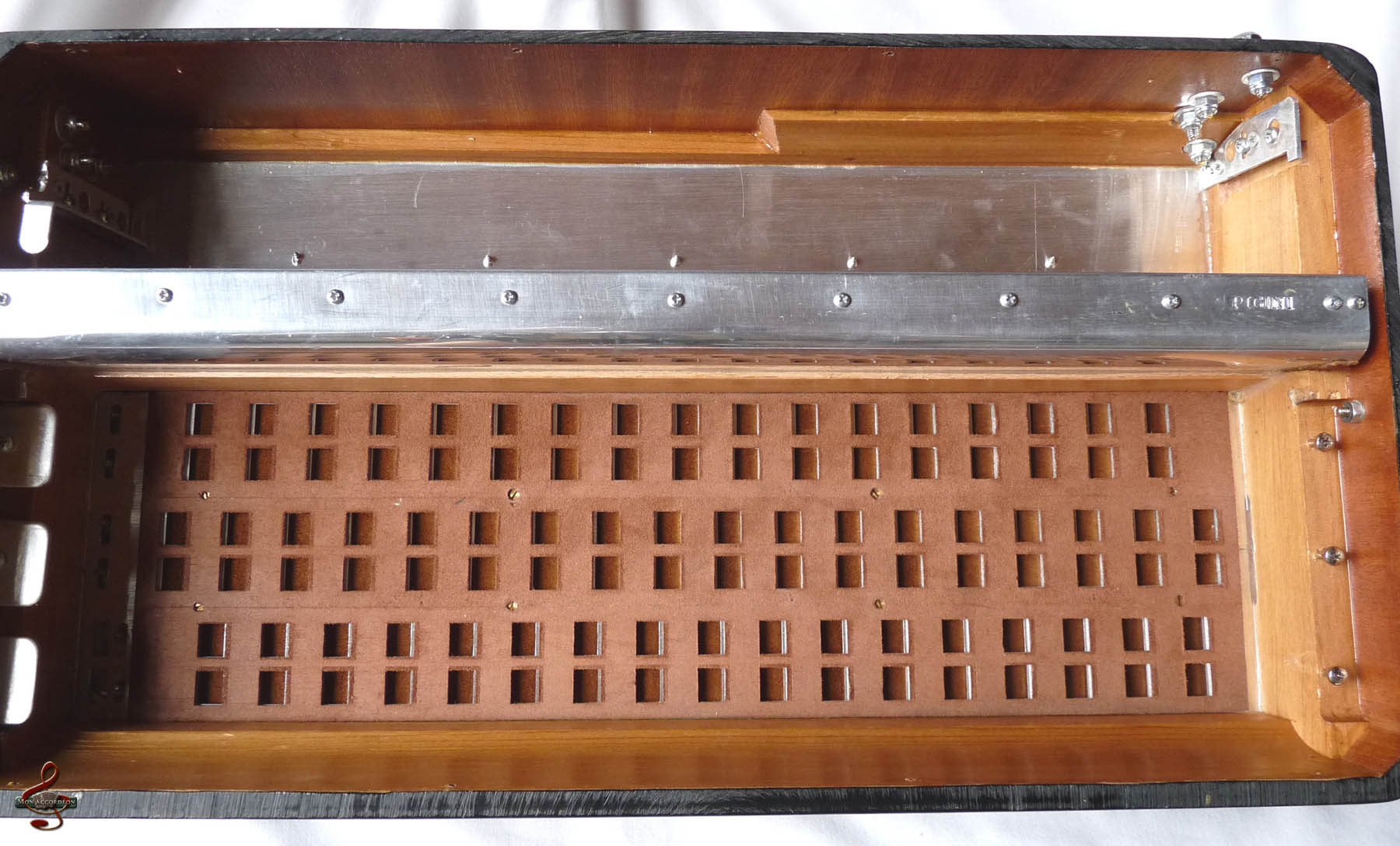

caisse main droite sans sommiers
|
| photo n°6 |

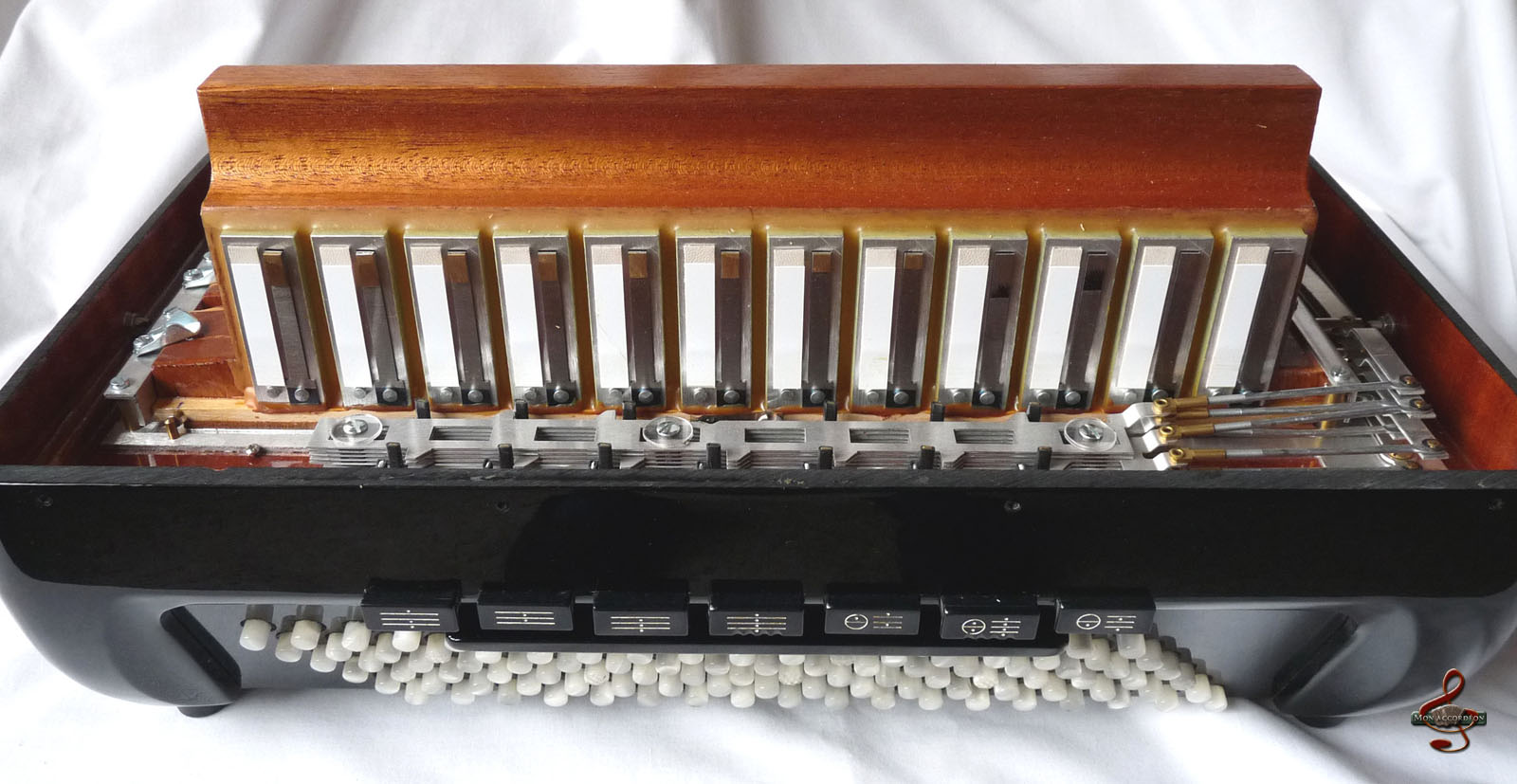

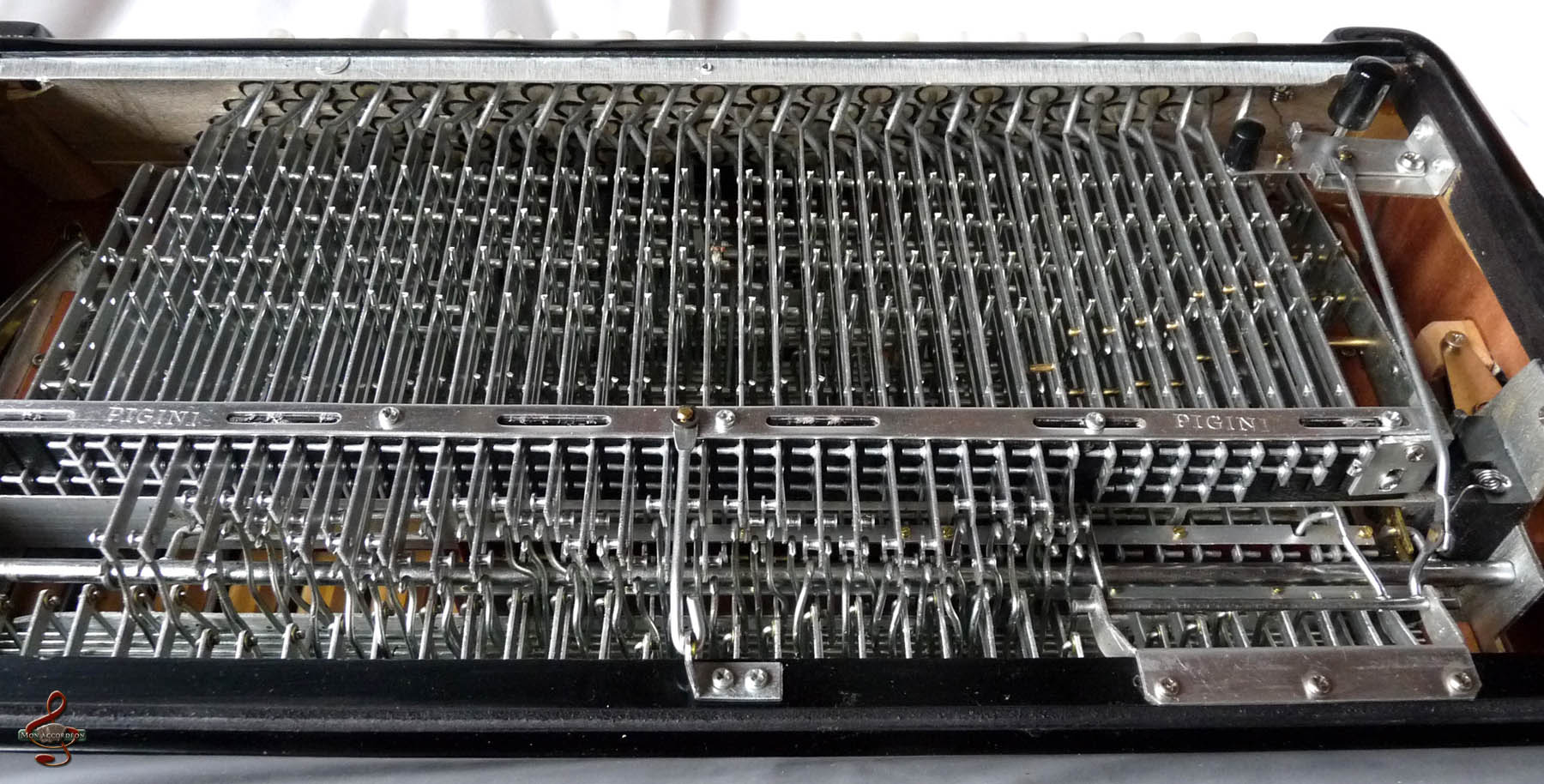

mécanique main gauche
Le gros bouton noir (en haut à droite) commande l'entrée d'air. Le petit bouton qui se trouve
à côté est un renfort ; par l'intermédiaire d'une transmission, il commande l'ouverture
d'une octave supplémentaire qui renforce la première octave des basses chromatiques (voir
la pièce située en bas à droite).
|
| photo n°7 |
caisse main gauche, côté voix flute (8)
|
| photo n°8 |

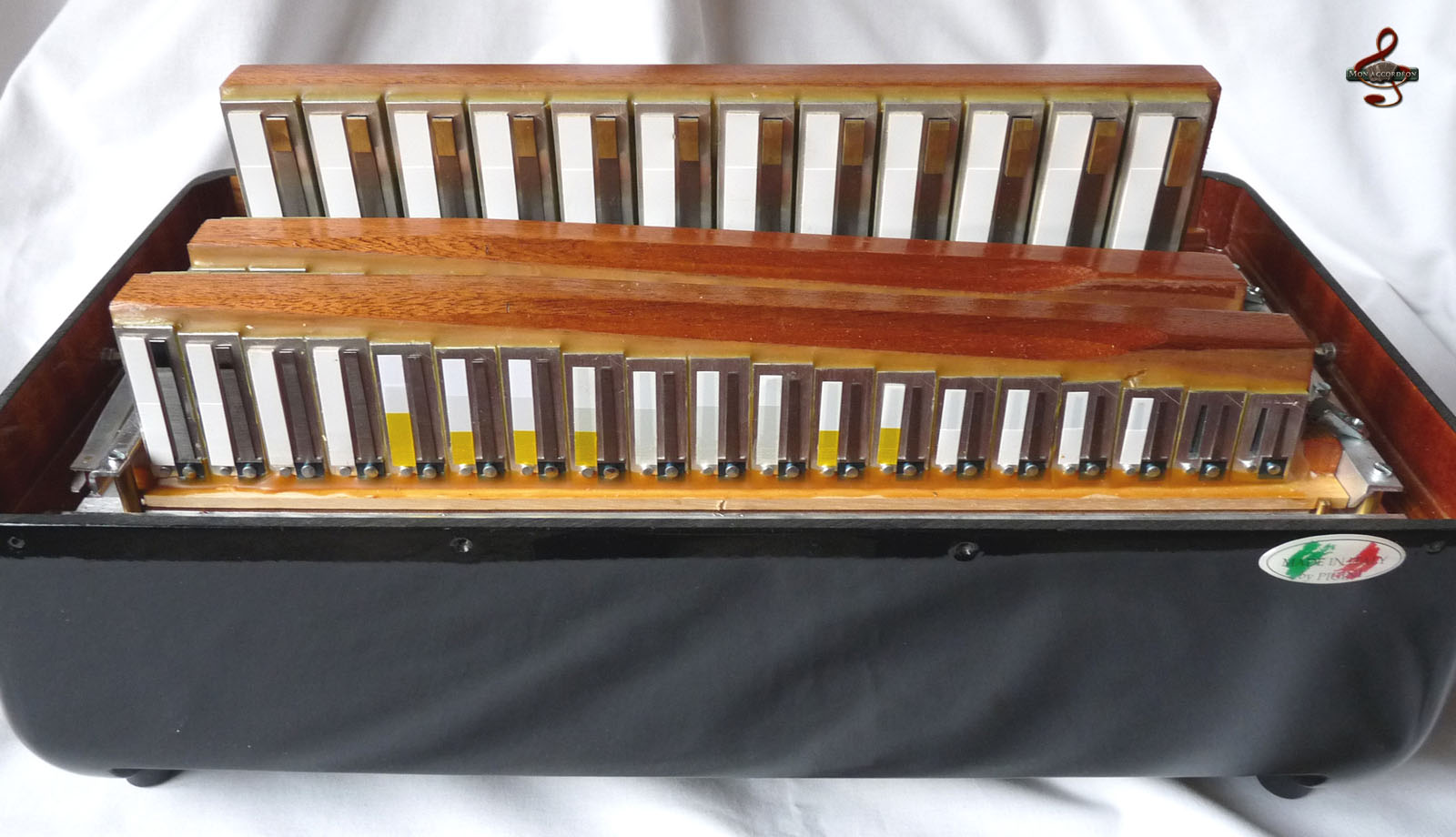

caisse main gauche, côté voix basson (16)
au fond la première octave des basses
|
| photo n°9 |

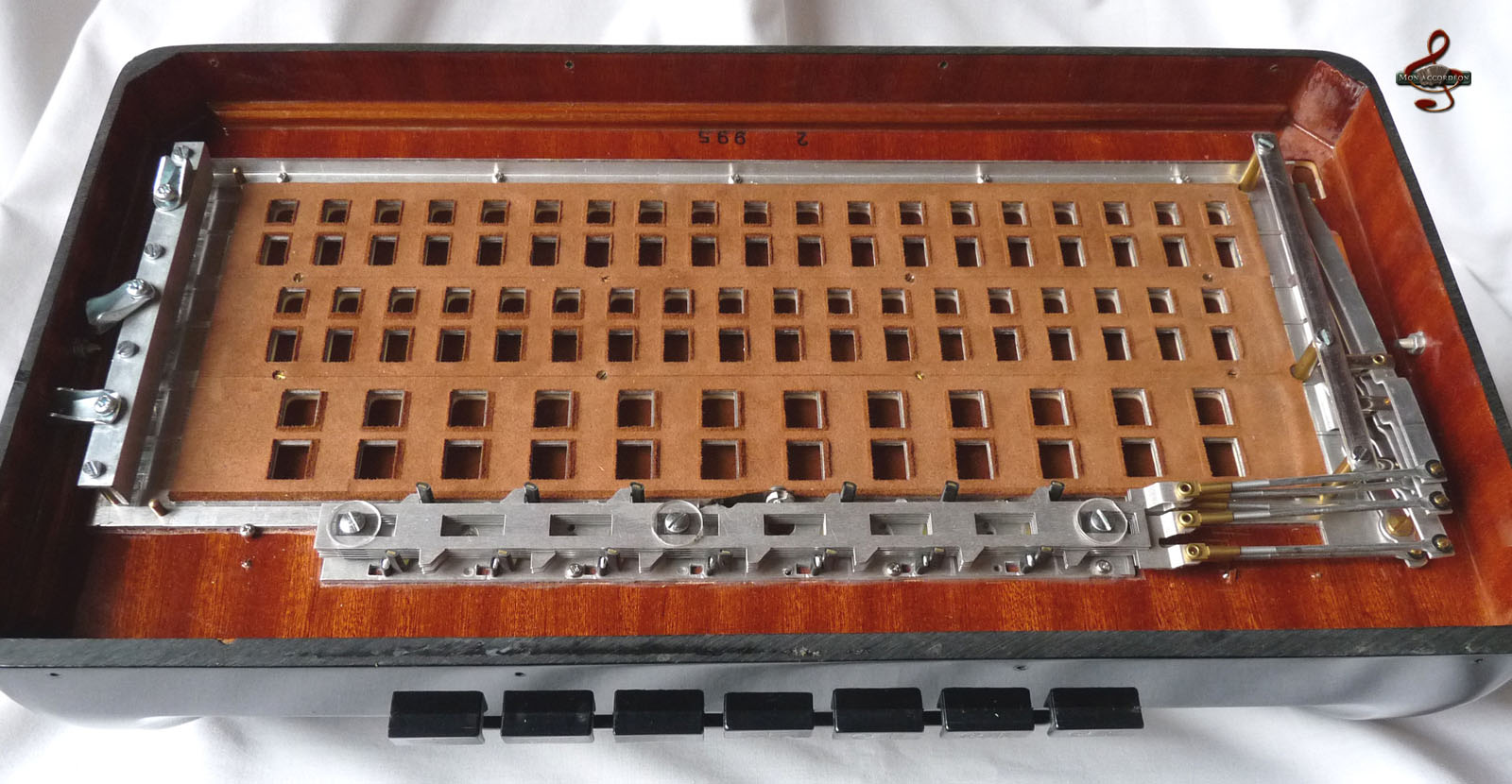

caisse main gauche sans les sommiers
Les entrées d'air correspondent, de bas en haut, aux voix basson et flute.
|
| photo n°10 |

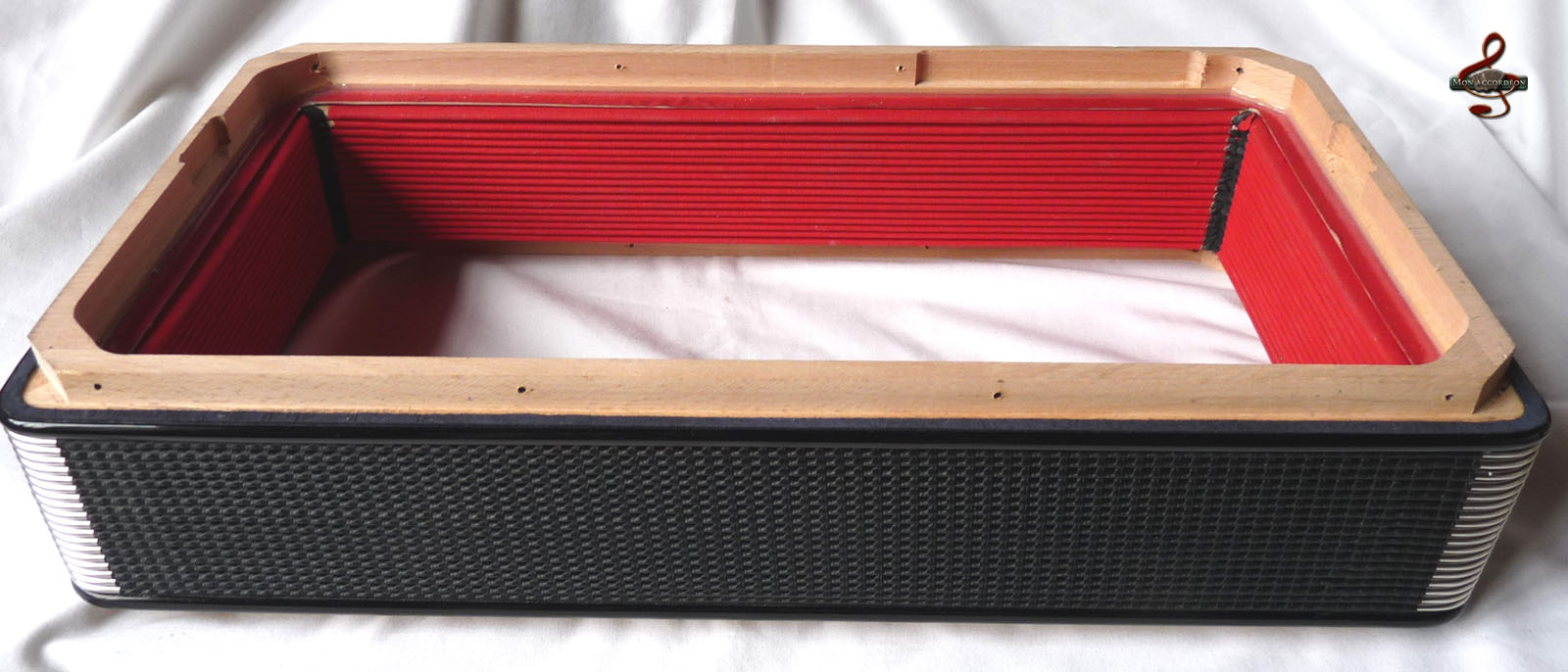

soufflet
|
| photo n°11 |

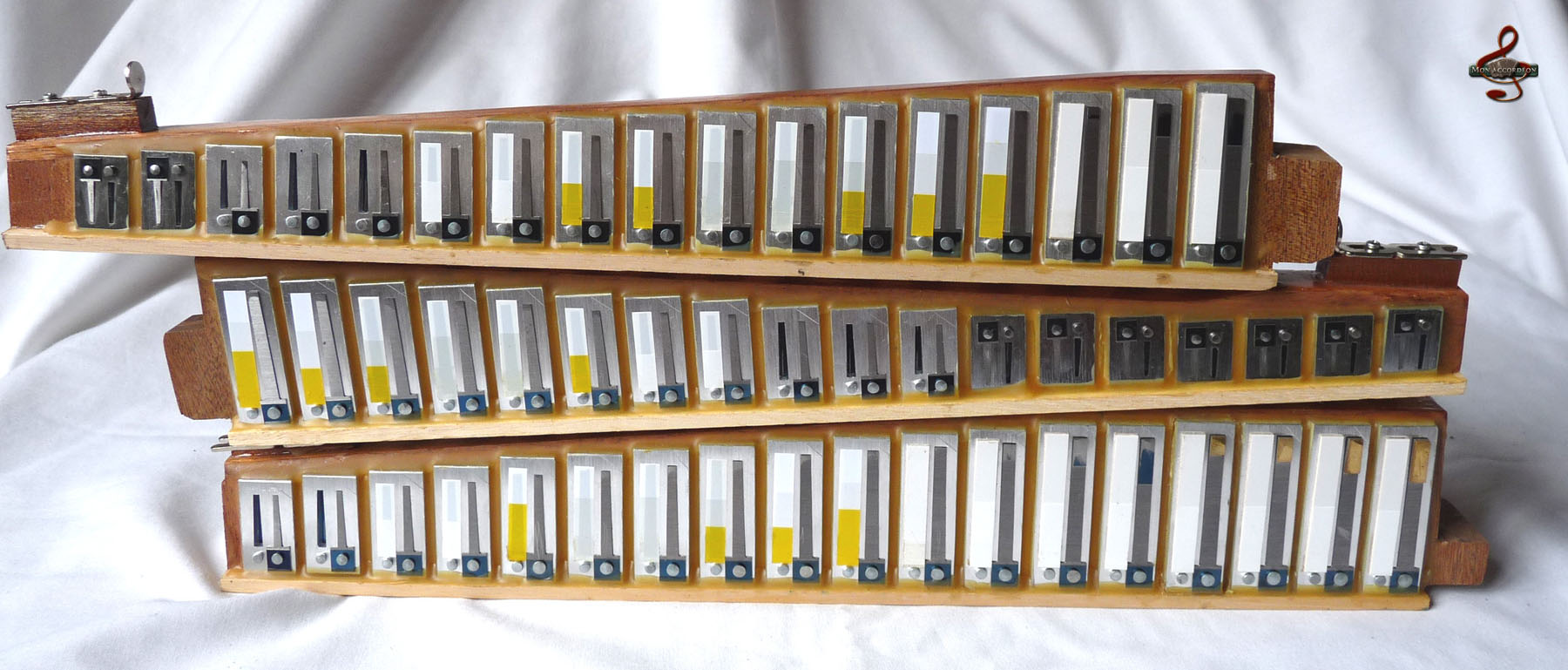

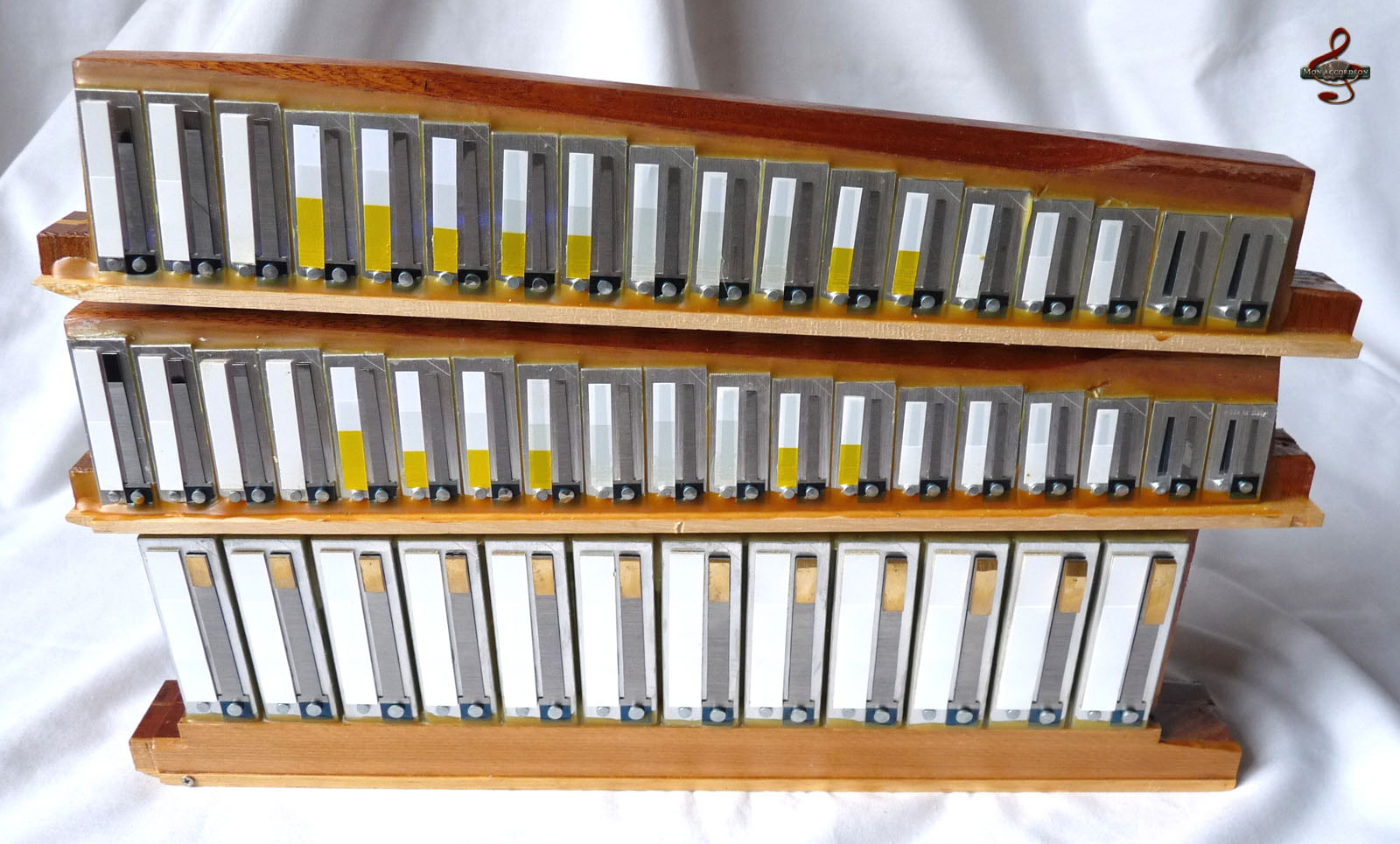

trois sommiers main droite
De bas en haut : voix basson, piccolo et flute. Les aigus montés à l'envers sur
la voix piccolo sont en aluminium nickelé ; ce materiau donne une sonorité ronde
et classique appropriée aux modèles basses chromatiques.
|
| photo n°12 |
trois sommiers main gauche
De bas en haut : voix basson (première octave) et flute. On peut observer la hauteur
du sommier qui supporte les plaquettes de la première octave (16).
|
| photo n°13 |

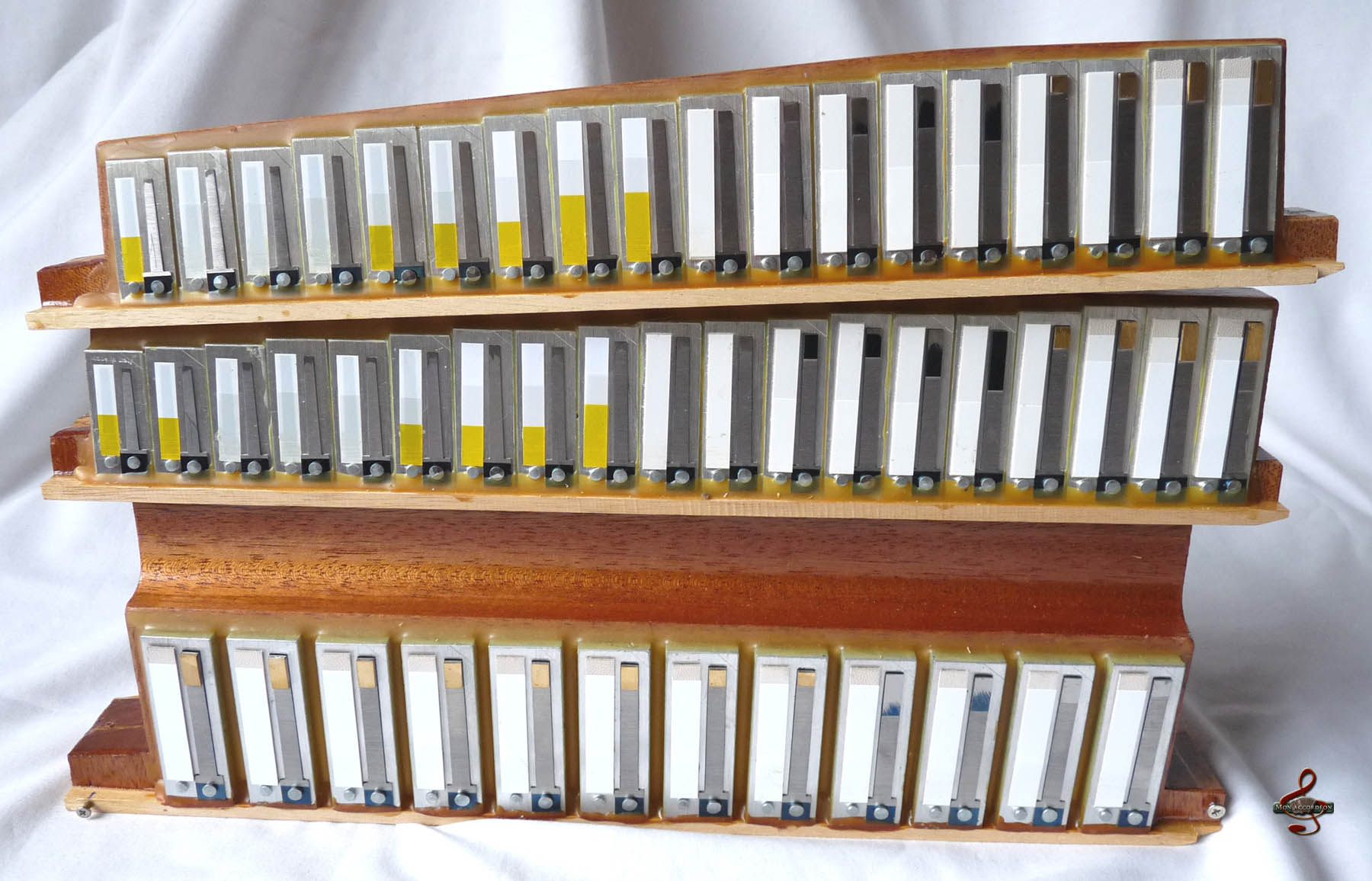

trois sommiers main gauche
De bas en haut : voix flute (première octave) et basson.
|
