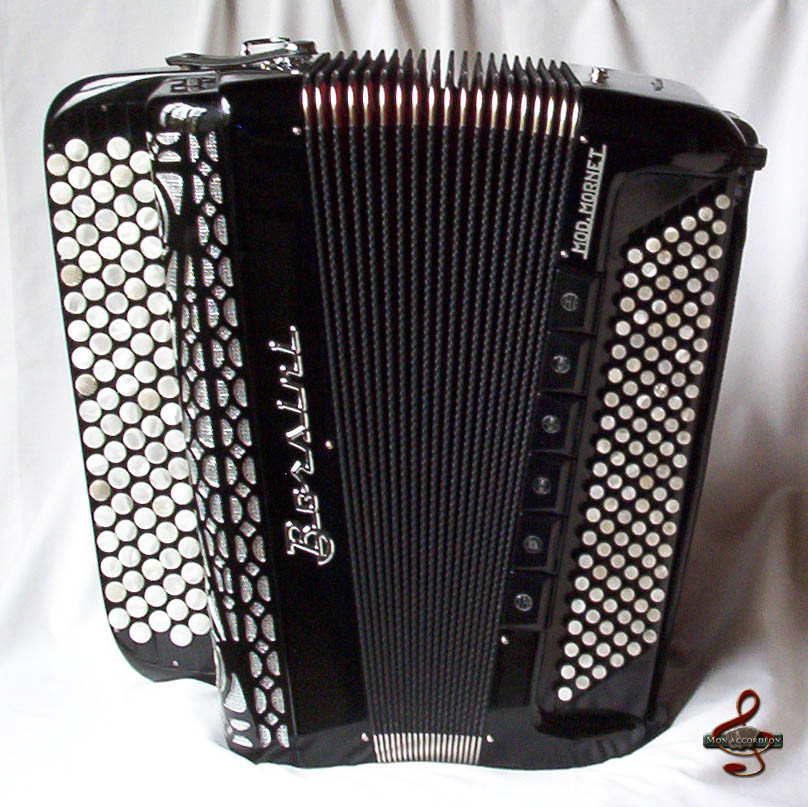

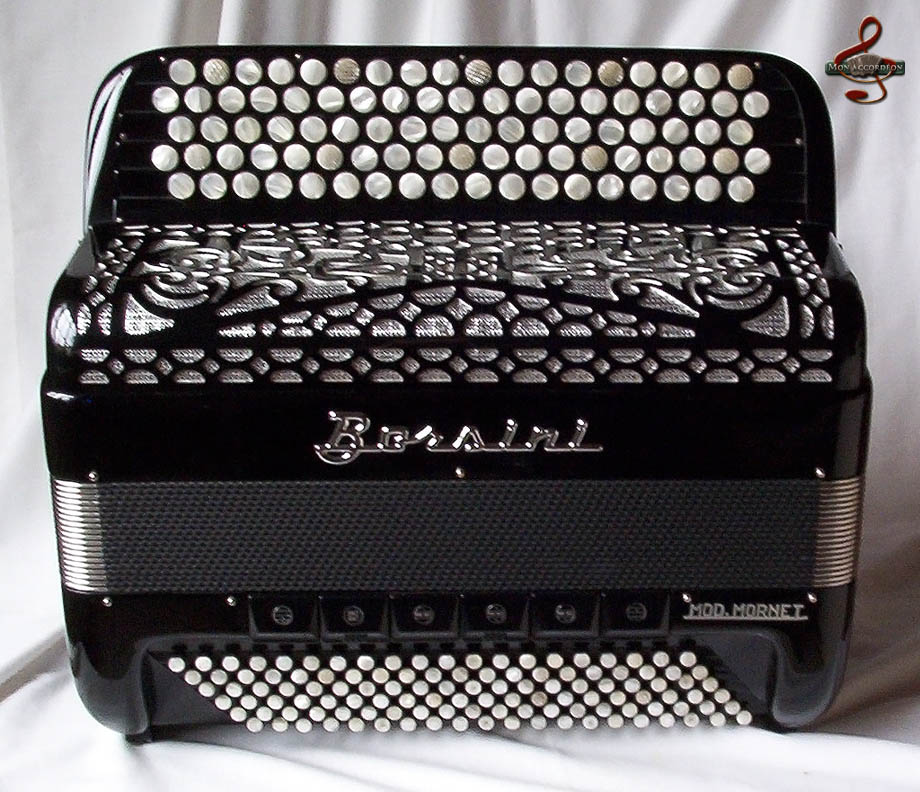

| Main droite : |
5 rangs, étendue : Sib - Mi (55 notes)
4 registres à double sélecteur
3 voix : flute, basson et piccolo
accord : 0
|
| |
| Main gauche : |
basses standard
120 basses
6 rangs
3 registres
4 voix
basses chromatiques
4 rangs, étendue : Fa - Mi (48 notes)
3 registres
2 voix : basson (16) et flute (8)
|
| 1. |
basses : 2 voix (8 + 8) |
| accords : 1 voix (8) |
| 2. |
basses : 4 voix (16 + 16 + 8 + 8) |
| accords : 2 voix (16 + 8) |
| 3. |
basses : 3 voix (16 + 8 + 8) |
| accords : 1 voix (16) |

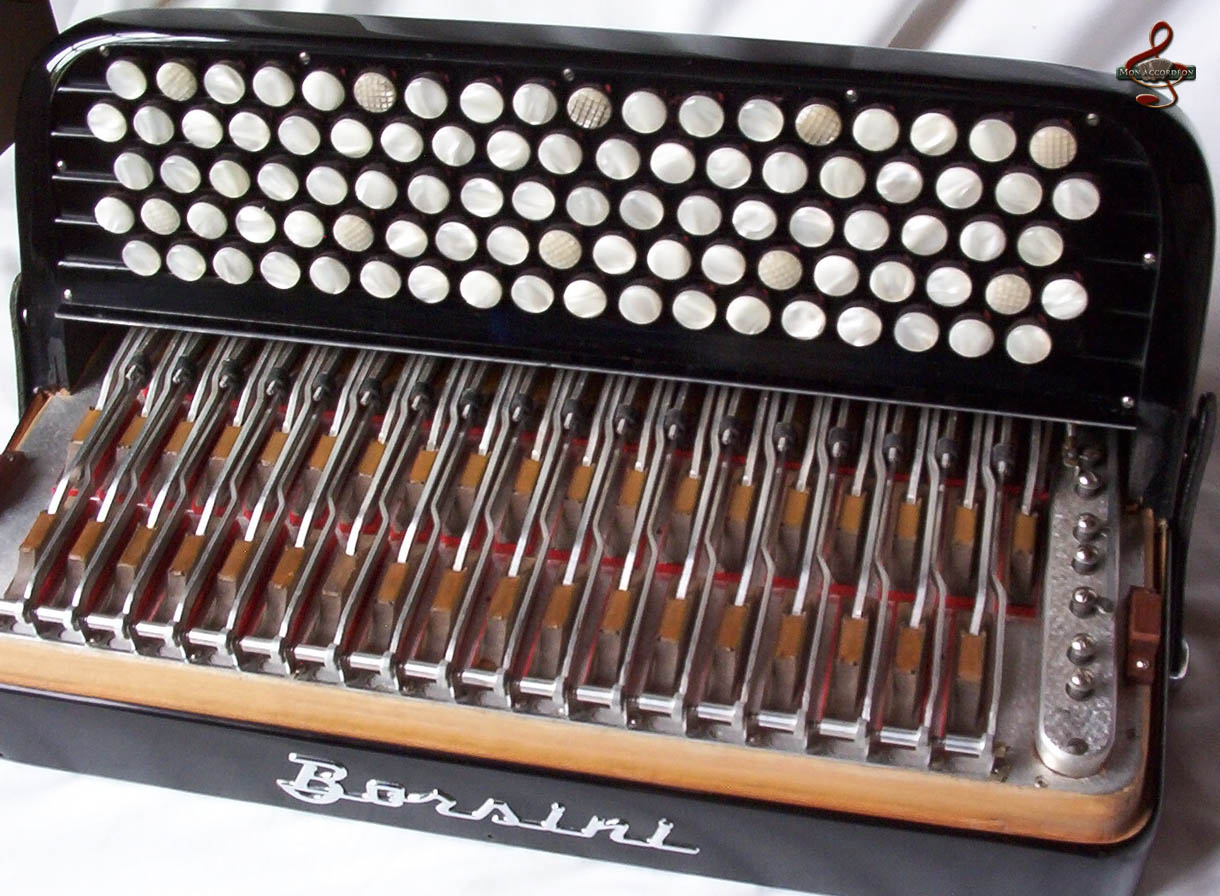

| photo n°3 |
soupapes main droite
|

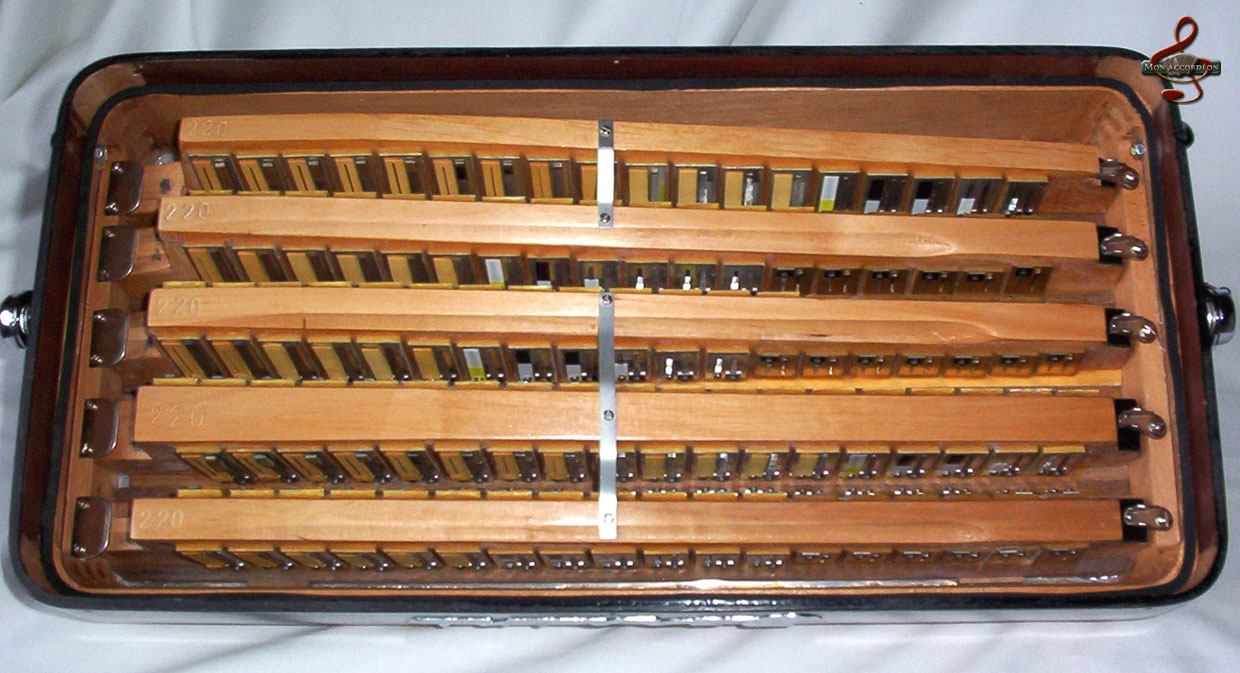

| photo n°4 |
caisse main droite
La voix basson se trouve sur les deuxième et cinquième sommiers.
|

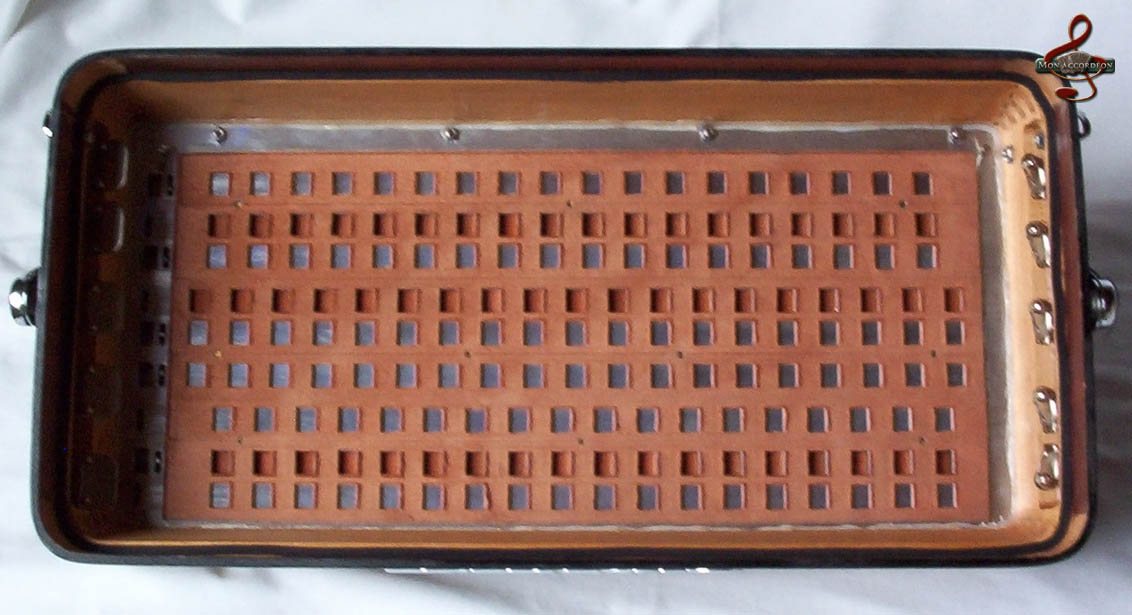

| photo n°5 |
caisse main droite sans sommiers
Notez la qualité du montage dans les angles de la caisse.
|

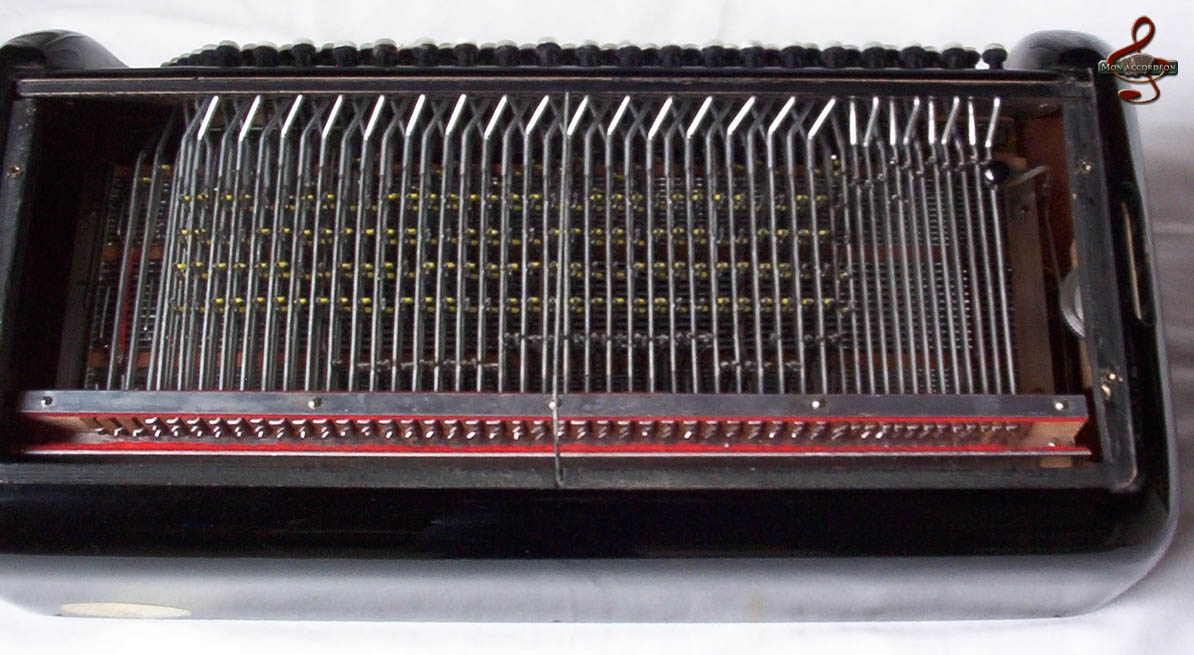

| photo n°6 |
mécanique main gauche
Les douze touches (continuité des pistons) à droite correspondent à la première octave
en basses chromatiques.
|

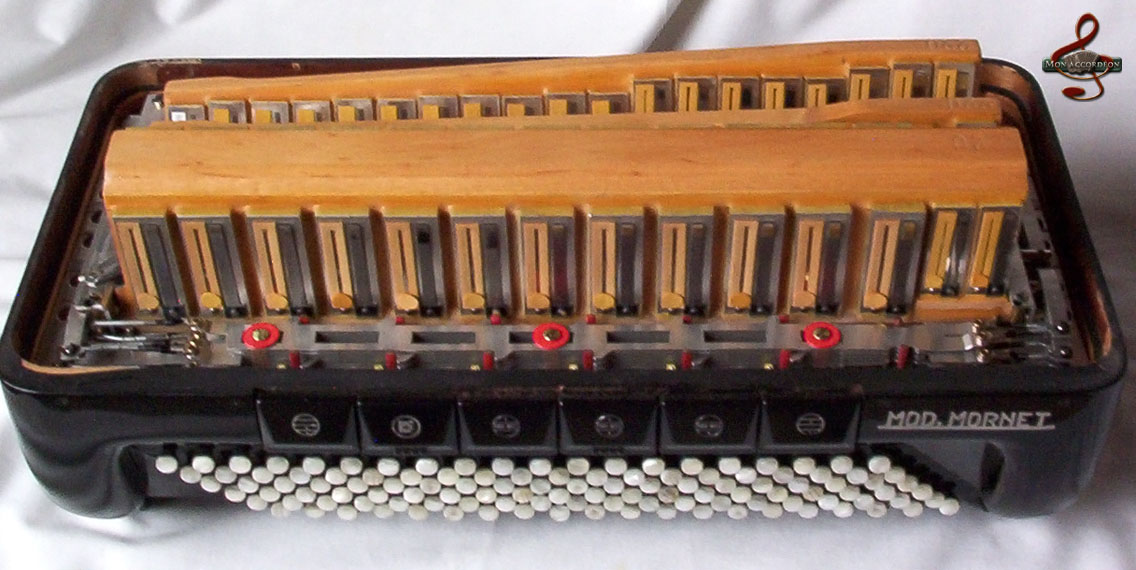

| photo n°7 |
caisse main gauche
Au premier plan on a la voix flute (8) de la première octave. Les notes sont réparties sur deux sommiers
(voir côté opposé ci-dessous).
|

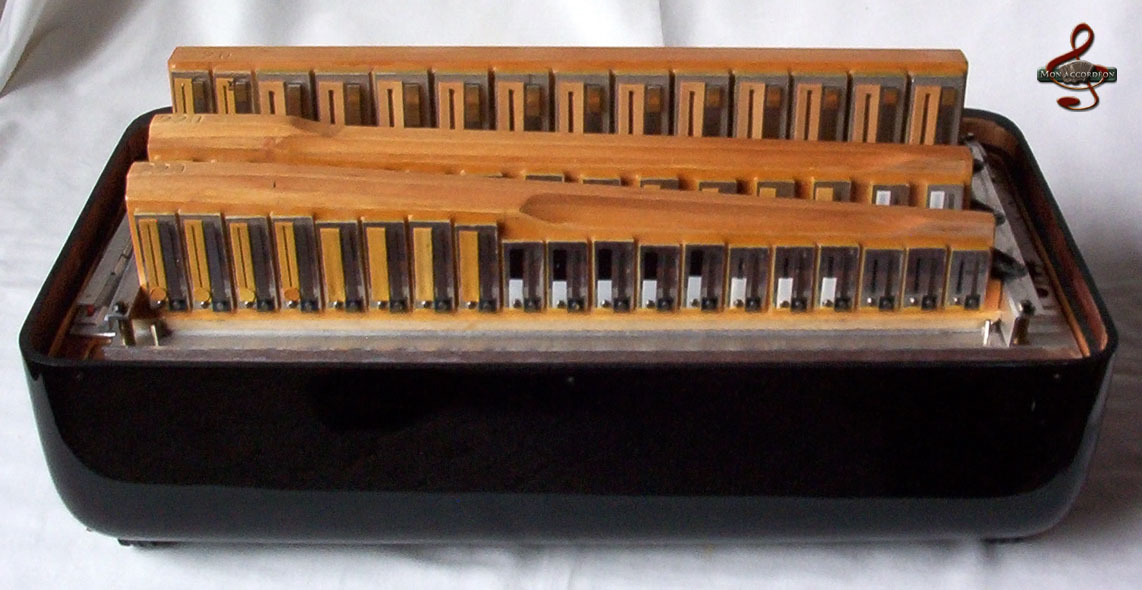

| photo n°8 |
caisse main gauche, côté opposé
Le sommier au premier plan correspond ici à la voix flute à partir de la deuxième octave.
|

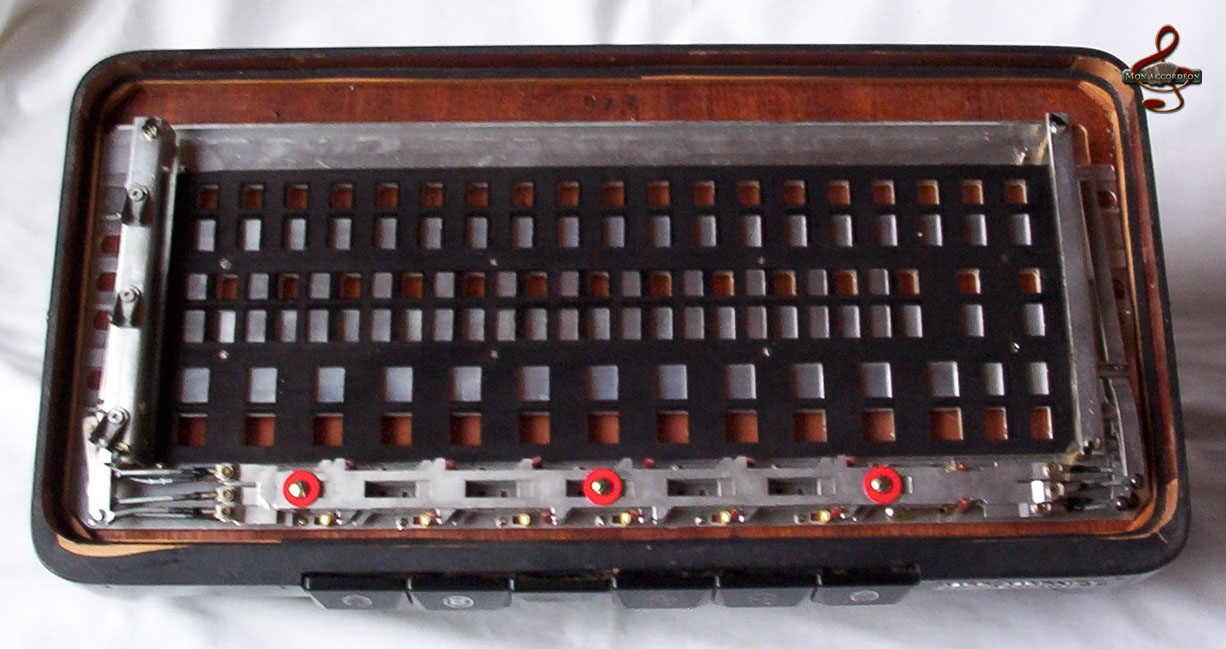

| photo n°9 |
caisse main gauche sans sommiers
La première série d'entrées d'air (en bas) correspond aux voix 8 et 16 de la première octave.
Les deux autres séries correspondent aux voix 16 et 8 pour la suite des basses et les accords
en basses standards.
|

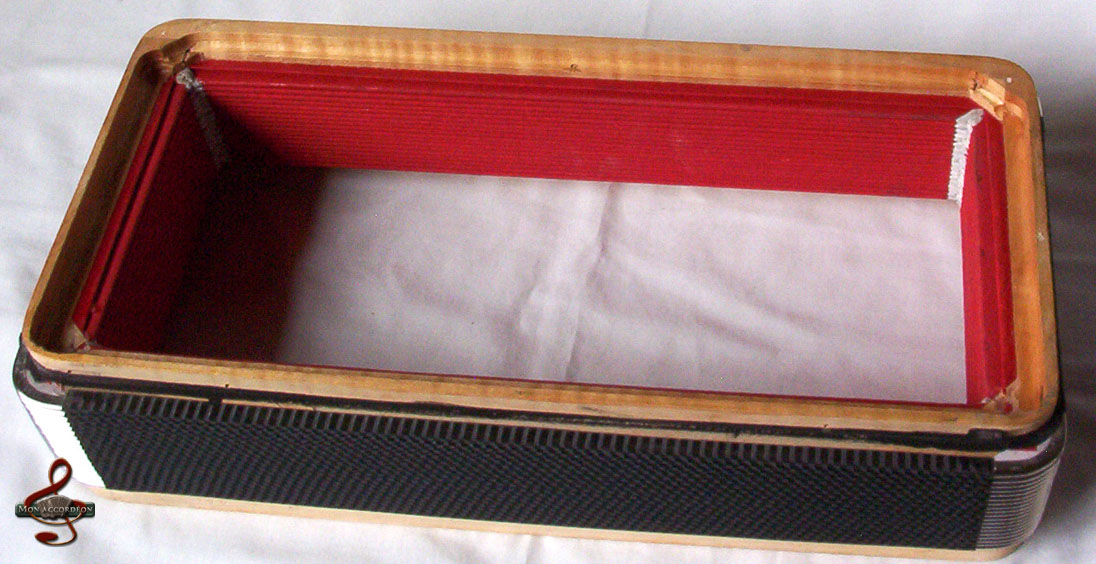

| photo n°10 |
soufflet
|
| photo n°11 |
deux sommiers main droite
voix flute
|

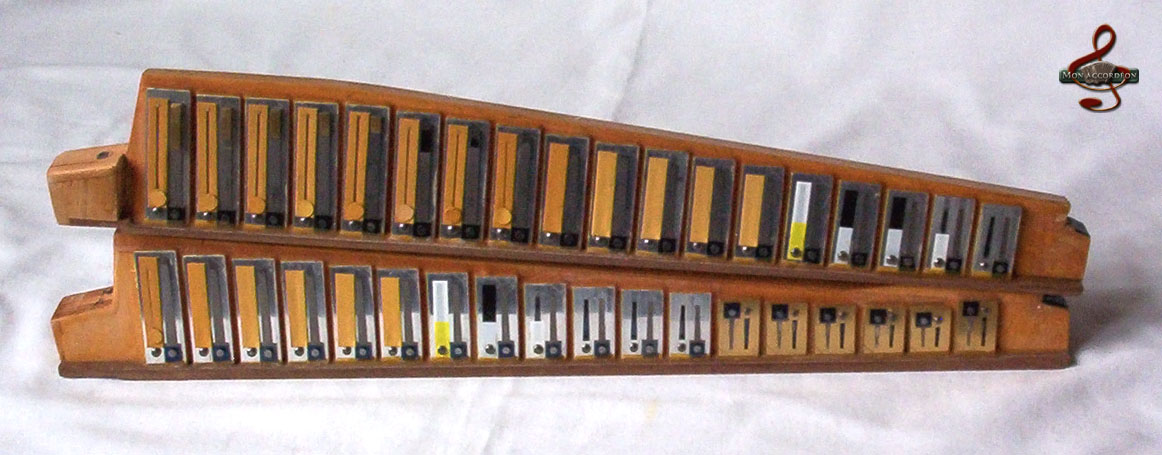

| photo n°12 |
deux sommiers main droite
piccolo (en bas) et basson, aigus en laiton
|

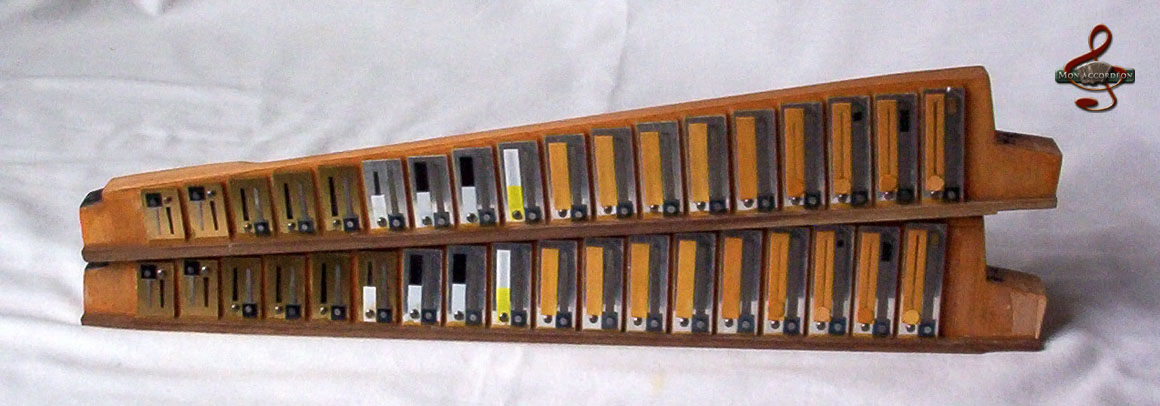

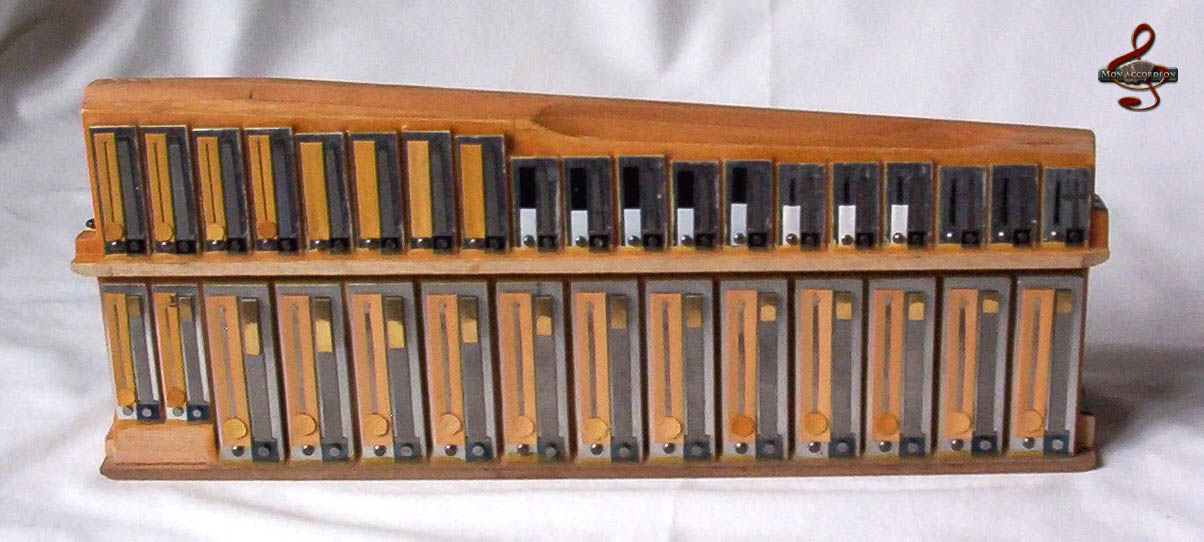

| photo n°13 |
deux sommiers main gauche (voix 16 et 8)
Les douze plaquettes de droite sur le sommiers du bas (16) correspondent à la première octave ;
la note la plus grave étant obtenue par la troisième plaquette. Les deux premières plaquettes, situées
à gauche, prolongent cette voix sur la deuxième octave.
|
