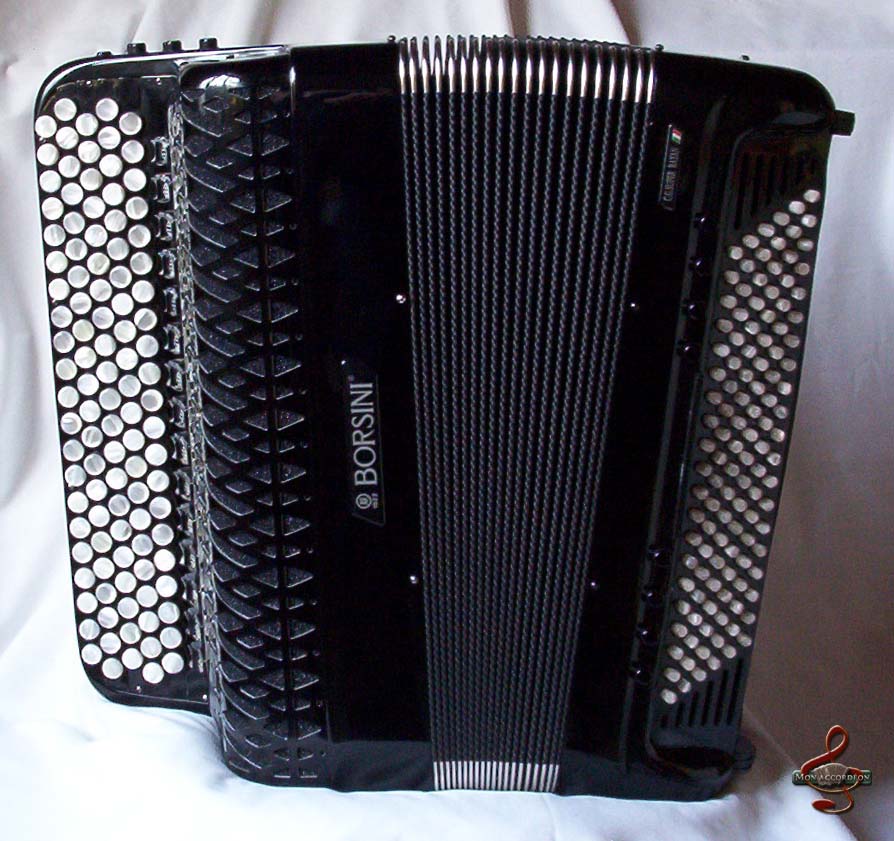

| Main droite : |
5 rangs, étendue : Mi - Sol (64 notes)
15 registres, 7 mentonnières
4 voix : 2 flutes + basson + piccolo
accord : 0
double boite de résonance
|
| |
| Main gauche : |
basses standard
120 basses
6 rangs
4 registres + 2 renforts
6 voix
basses chromatiques
4 rangs, étendue : Mi - Do# (58 notes)
4 registres + 2 renforts
3 voix : basson (16) + flute (8) + piccolo (4)
|
| 1. | basson |
| 2. | flute boite + basson |
| 3. | basson + piccolo |
| 4. | flute hors boite + basson |
| 5. | flute boite + basson + piccolo |
| 6. | flute hors boite + basson + piccolo |
| 7. | 2 flutes + basson |
| 8. | 4 voix |
| 9. | 2 flutes + piccolo |
| 10. | 2 flutes |
| 11. | flute hors boite + piccolo |
| 12. | flute boite + piccolo |
| 13. | flute hors boite |
| 14. | flute boite |
| 15. | piccolo |
| Basses standard, 6 voix |
Le premier renfort double la premiere octave, le deuxième double cette étendue une octave en
dessous du premier. Les deux ensemble s'ajoutent.
| avec le premier renfort (médium) |
| 1. |
basses : 2 voix (16 + 16) |
| accords : 1 voix (16) |
| 2. |
basses : 4 voix (16 + 16 + 8 + 8) |
| accords : 2 voix (16 + 8) |
| 3. |
basses : 6 voix (16 + 16 + 8 + 8 + 4 + 4) |
| accords : 3 voix (16 + 8 + 4) |
| 4. |
basses : 4 voix (16 + 16 + 4 + 4) |
| accords : 2 voix (16 + 4) |
| avec les deux renforts (les accords ne changent pas) |
| 1. |
basses : 3 voix (16 + 16 + 16) |
| 2. |
basses : 6 voix (16 + 16 + 16 + 8 + 8 + 8) |
| 3. |
basses : 9 voix (16 + 16 + 16 + 8 + 8 + 8 + 4 + 4 + 4) |
| 4. |
basses : 6 voix (16 + 16 + 16 + 4 + 4 + 4) |
Basses chromatiques, 3 voix + 2 renforts |
| 1. |
16 |
| 2. |
16 + 8 |
| 3. |
16 + 8 + 4 |
| 4. |
16 + 4 |

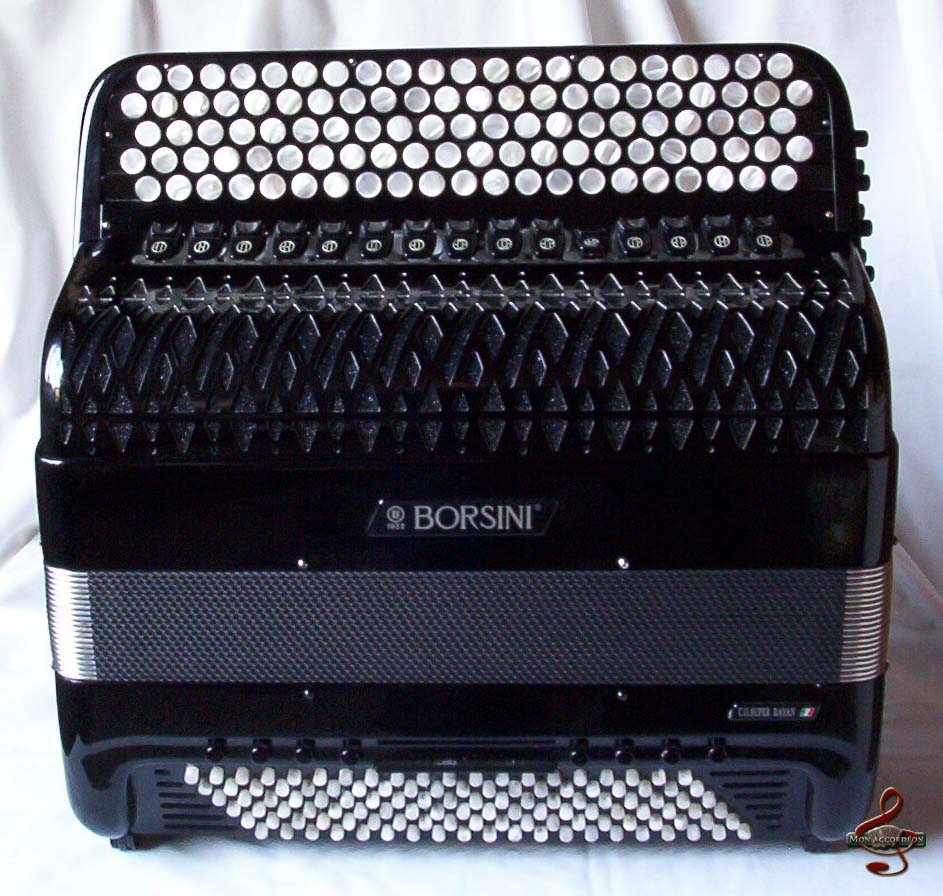

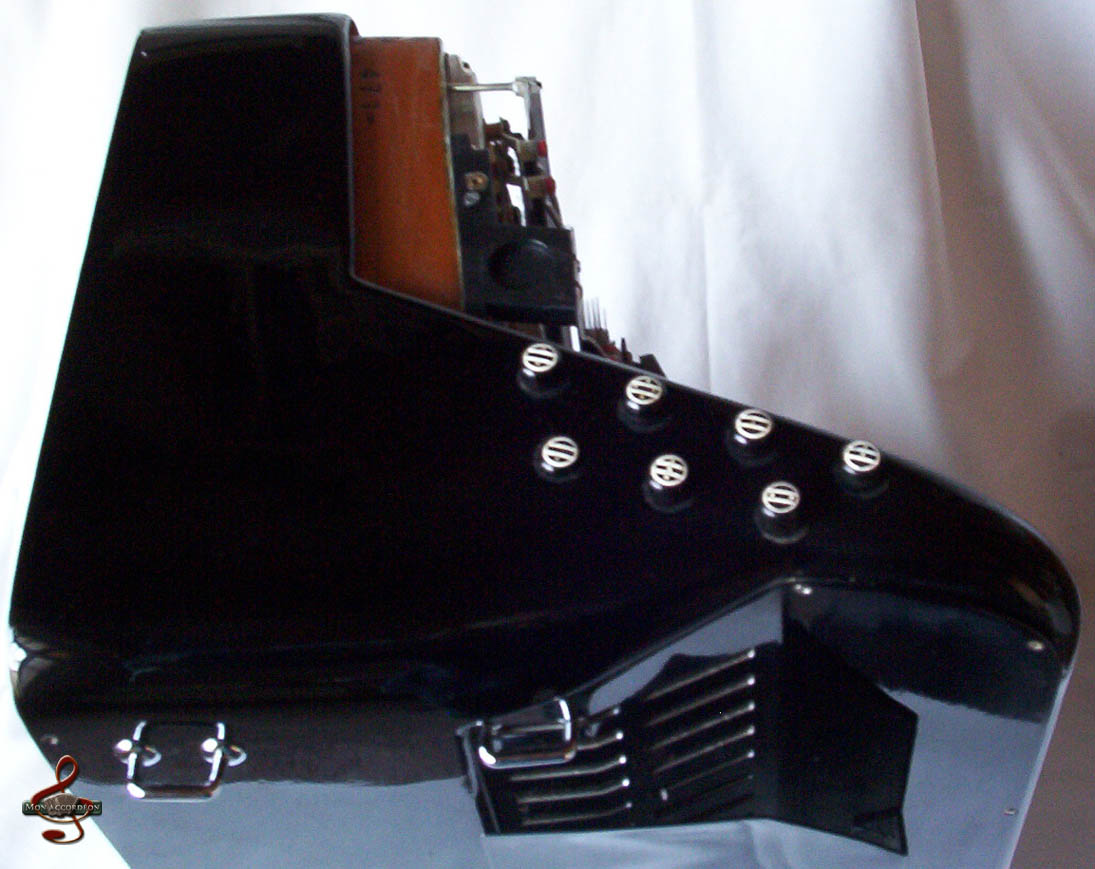

| photo n°3 |
mentonnières
|
| photo n°4 |

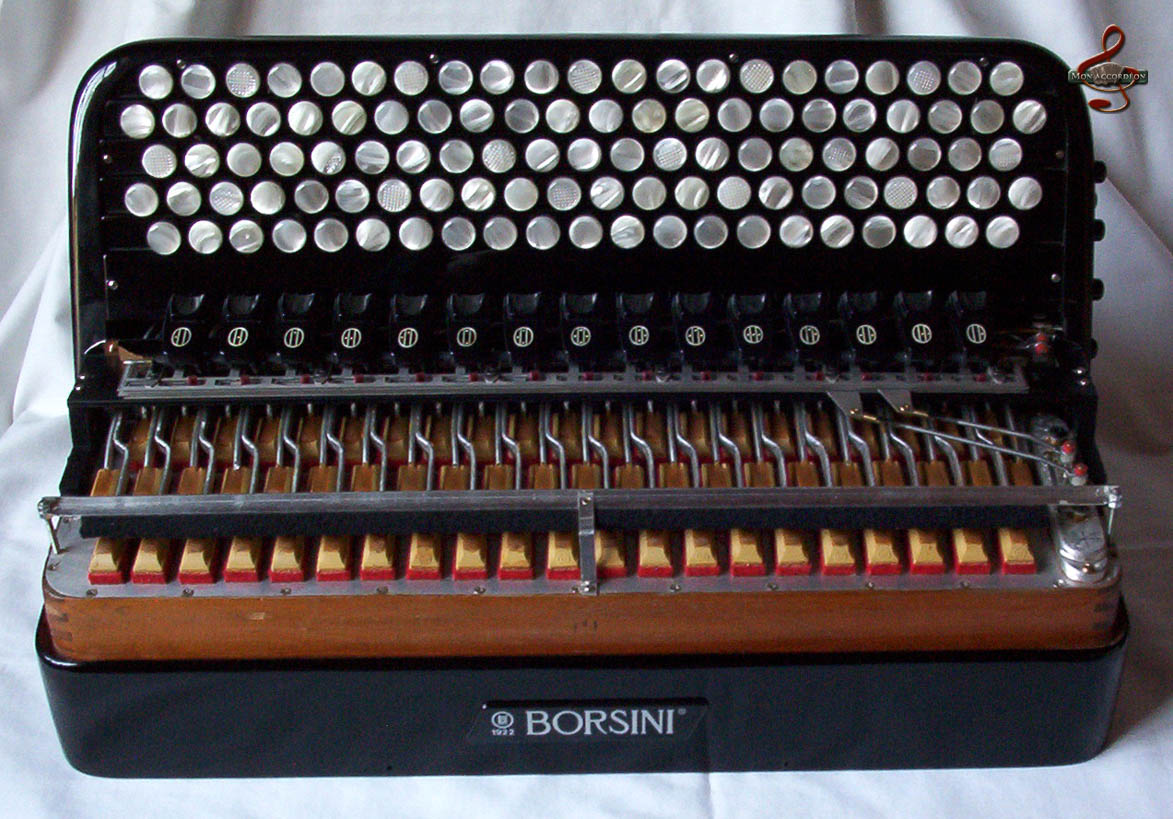

soupapes main droite
|
| photo n°5 |

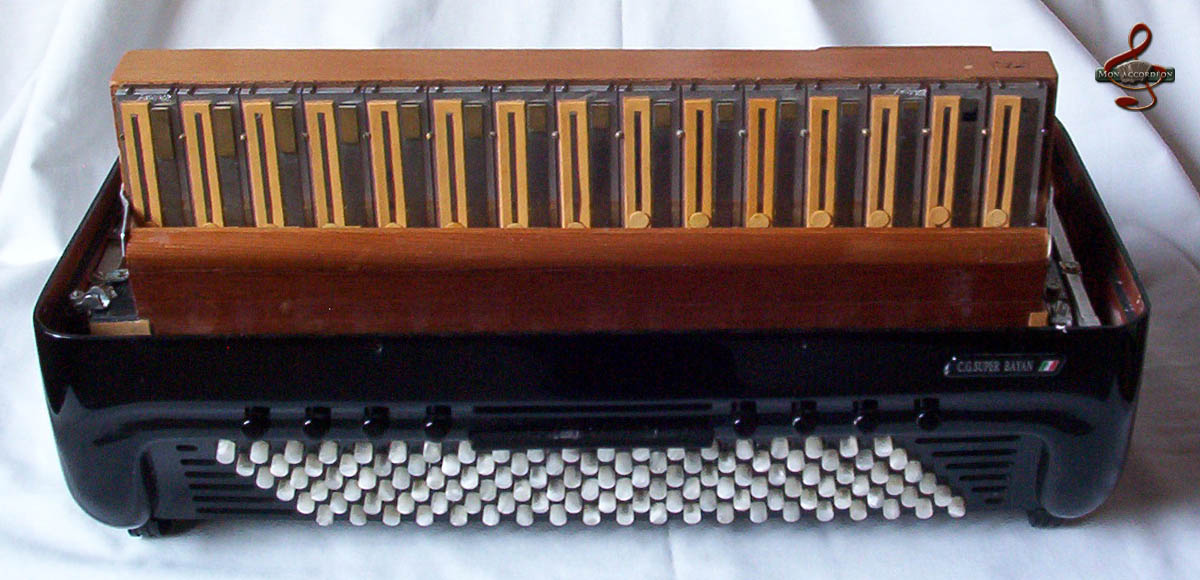

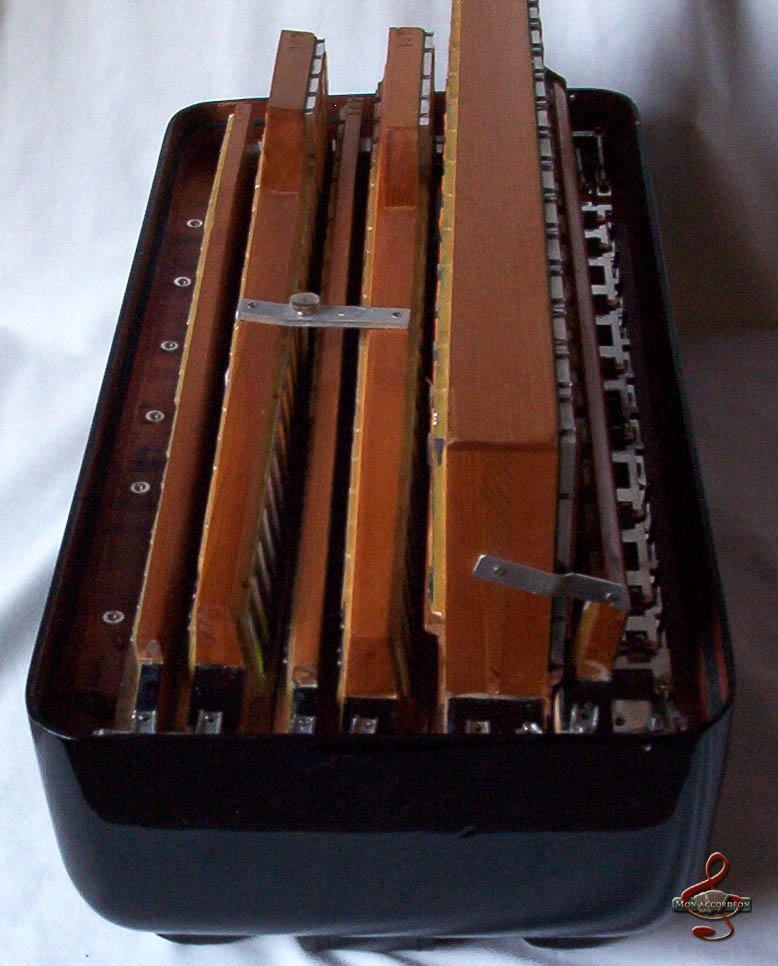

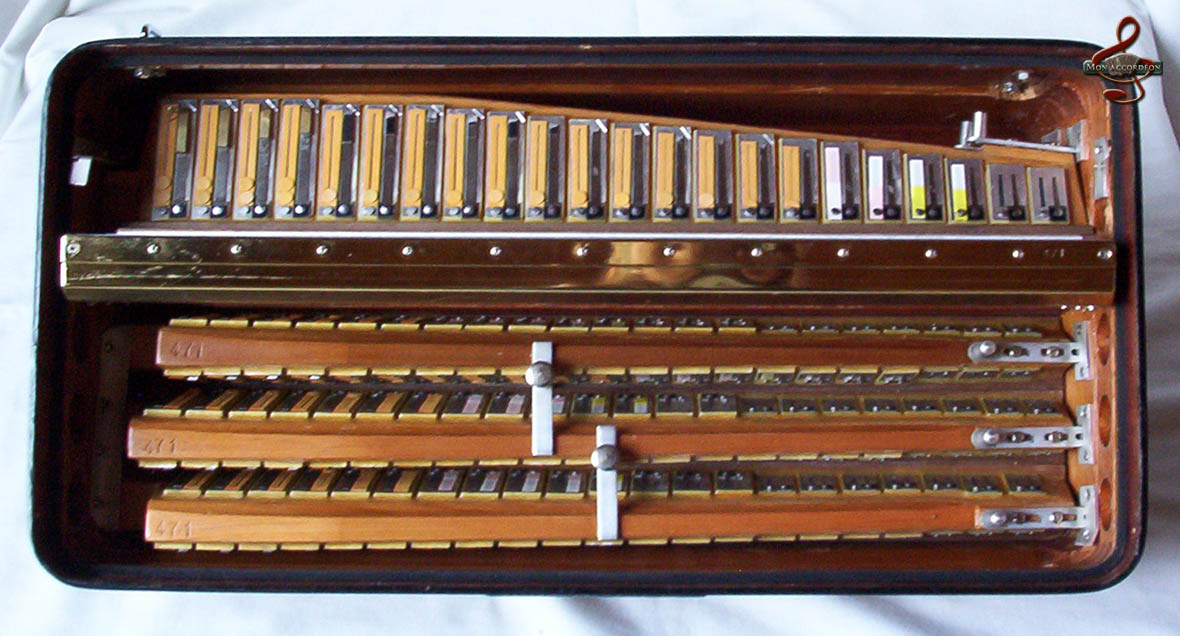

caisse main droite
en bas les voix flute et piccolo, au dessus la voix basson (en boite de résonance)
|
| photo n°6 |

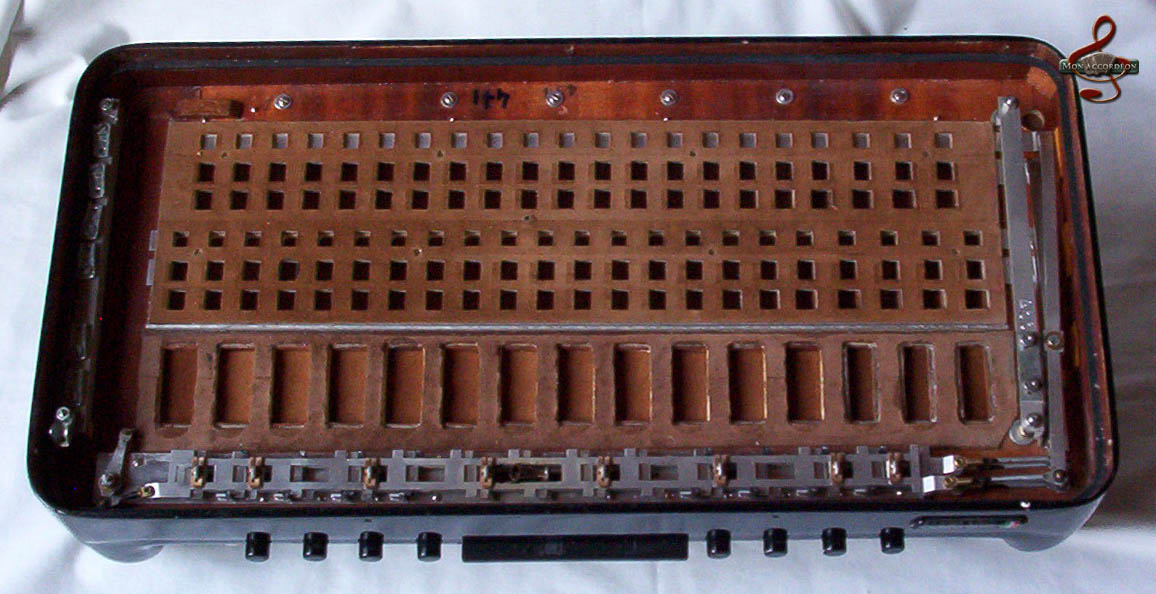

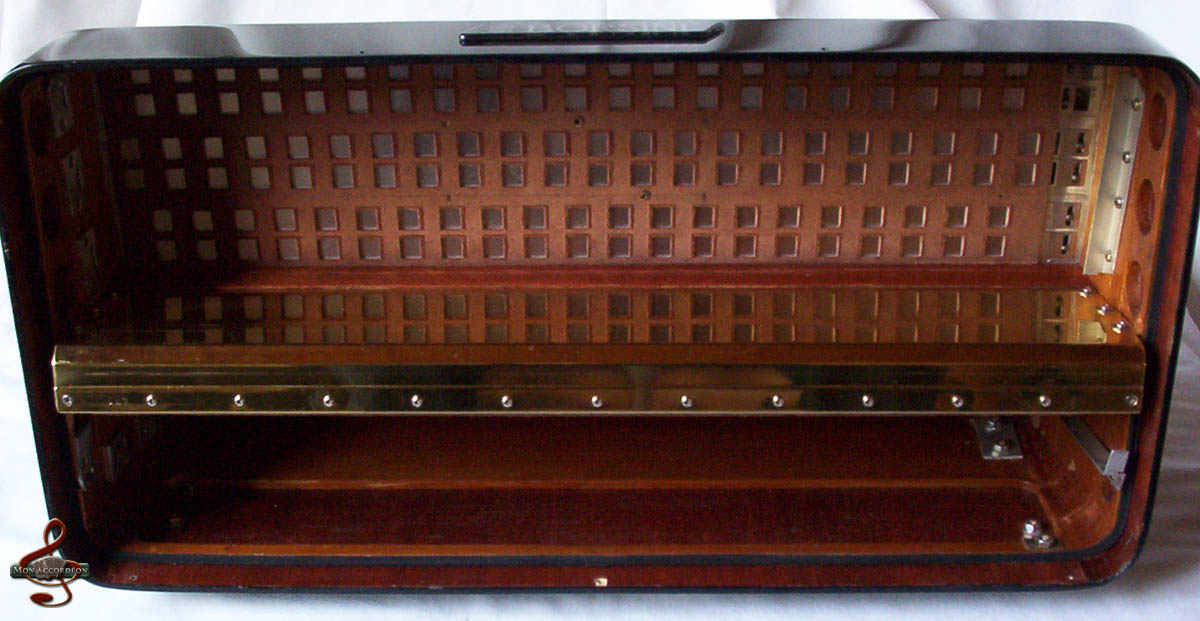

caisse main droite sans sommiers
|
| photo n°7 |

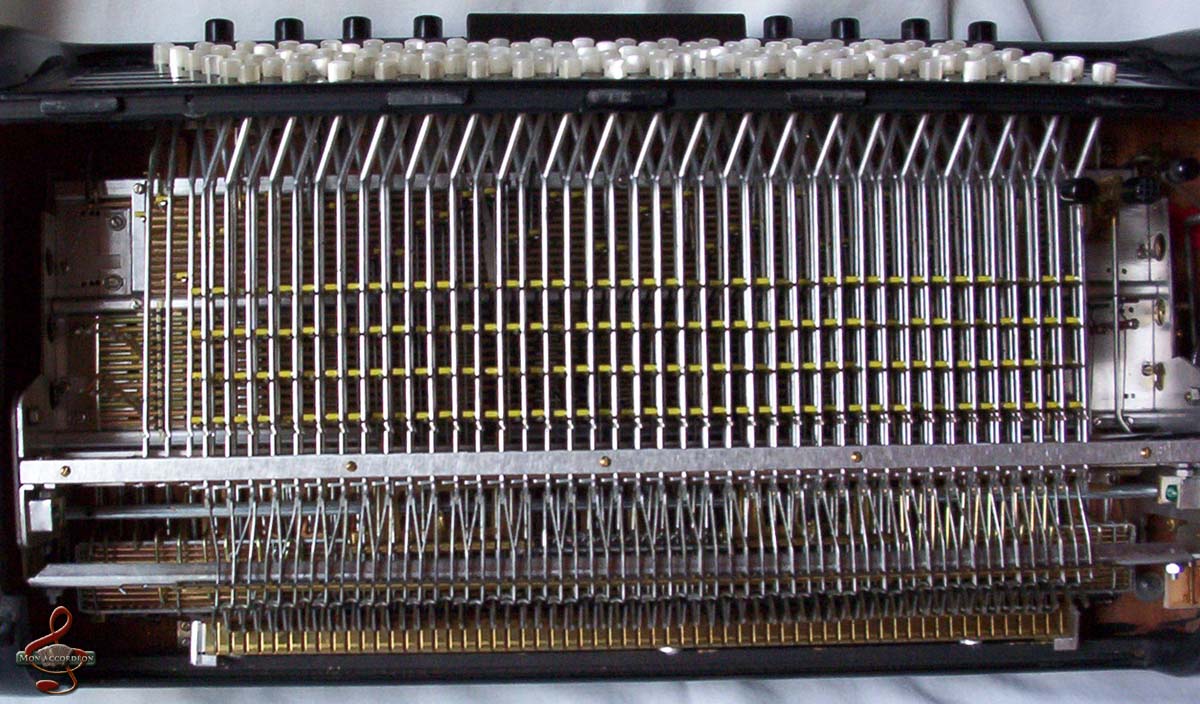

mécanique main gauche
|
| photo n°8 |
caisse main gauche
partie droite, les basses : voix aigüe sur le petit sommier, relié au gros qui comporte
quant à lui 2 voix, basson (16) côté droit et flute (8) côté gauche
partie gauche, les accords : on voit deux séries de deux sommiers qui correspondent à la suite
de l'étendue chromatique (médium grave, médium, médium aigu, aigu)
Dans ce mode de jeu, chaque série correspond à 3 voix. De droite à gauche, le premier sommier
comprend 2 voix (16 et 8), le deuxième plus petit correspond à la voix piccolo (4).
Ceci nous donne 3 voix pour les basses et 3 voix pour les accords. Par le biais des renforts,
système mécanique astucieux, les basses vont s'enrichir de (suivant le registre) 1, 2 ou 3 voix qui sont
prises dans les deux séries de deux sommiers. Ce nombre sera multiplé par 2 si on utilise les deux renforts.
|
| photo n°9 |
caisse main gauche, voix basson
|
| photo n°10 |

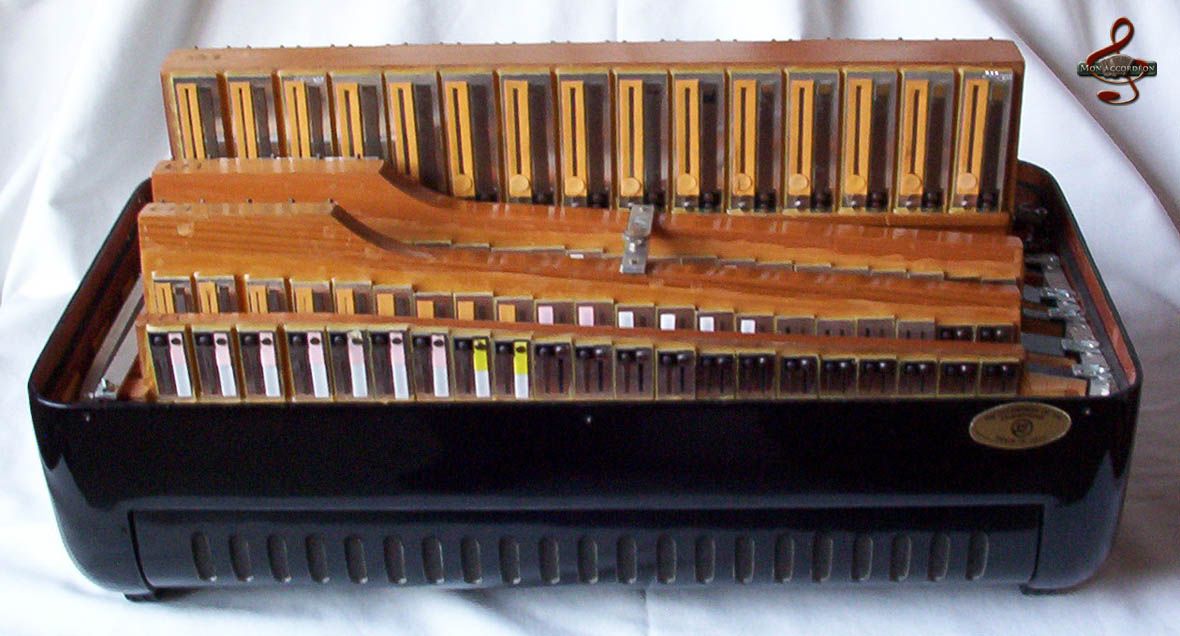

caisse main gauche
au premier plan la voix piccolo, puis la voix flute et la voix basson
|
| photo n°11 |
caisse main gauche sans sommiers
|
| photo n°12 |

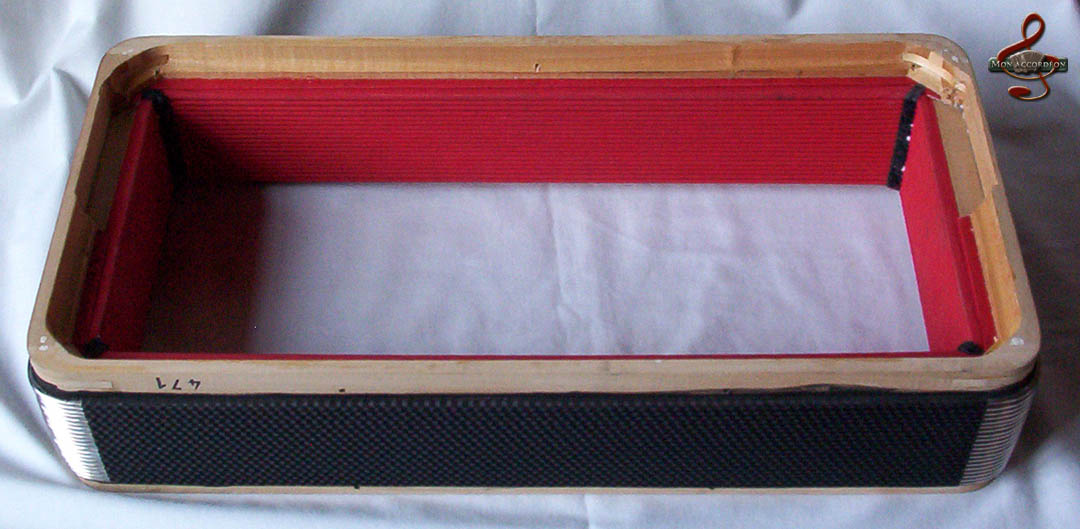

soufflet
|
| photo n°13 |

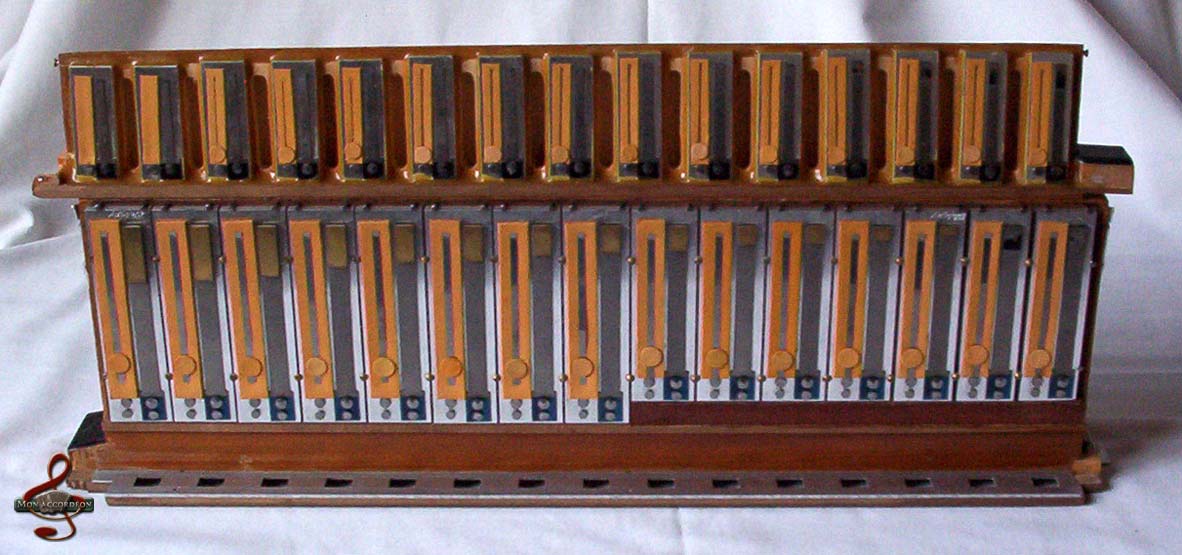

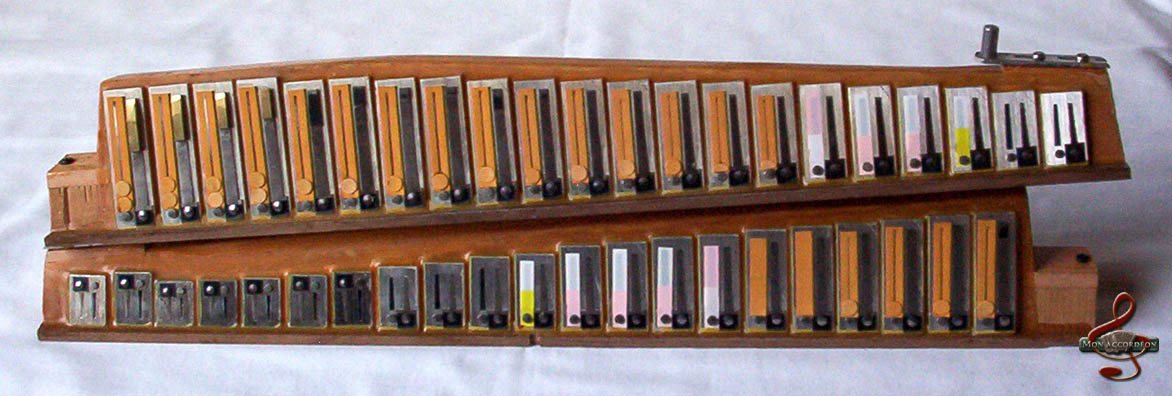

deux sommiers main droite
basson et flute
|
| photo n°14 |

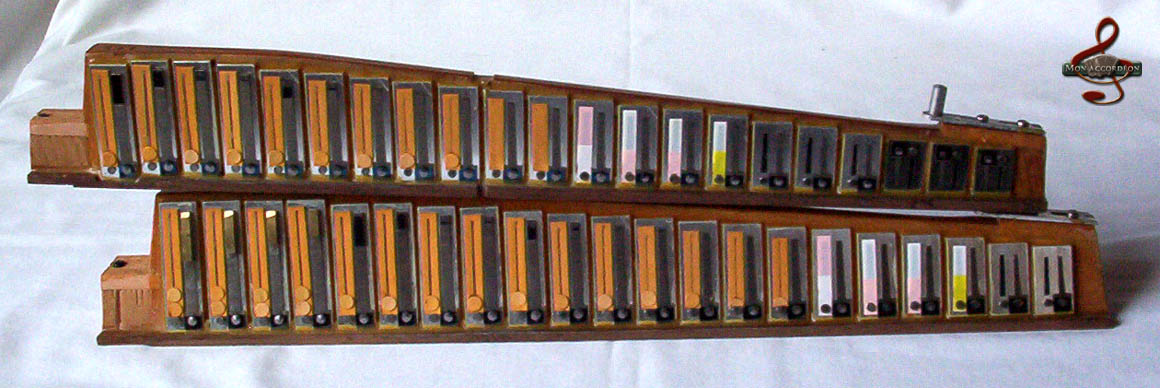

deux sommiers main droite
basson et piccolo
|
| photo n°15 |

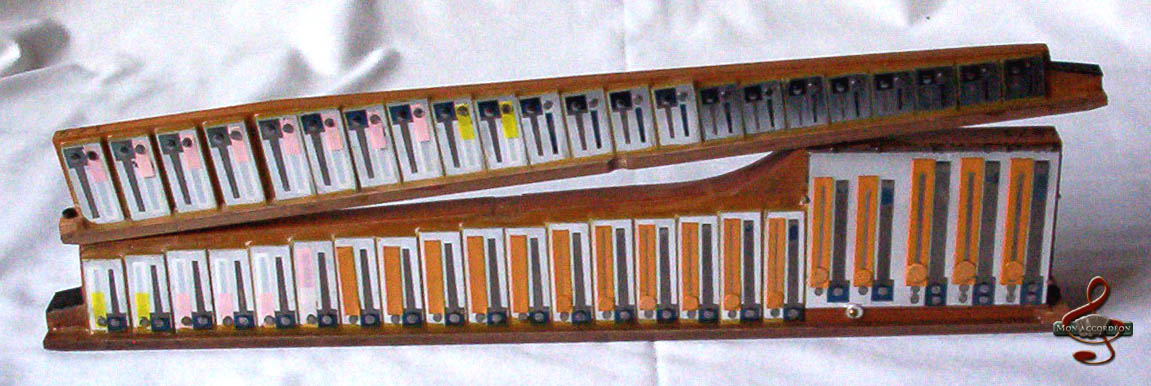

deux sommiers main gauche
en bas la voix basson (registre médium), vue des 5 lames montées sur plaque à droite
au dessus la voix piccolo
|
| photo n°16 |
voix basson main gauche et voix aigüe
on y voit les huit premières plaquettes plus longues que la normale (9 cm au lieu de 7)
à noter également le double rivetage sur l'ensemble de la voix et le montage vissé
|
