 Il va falloir faire quelques économies ! En effet ce sont les soupapes qui sont en cause ici et la réparation est importante sur ce type de modèle.

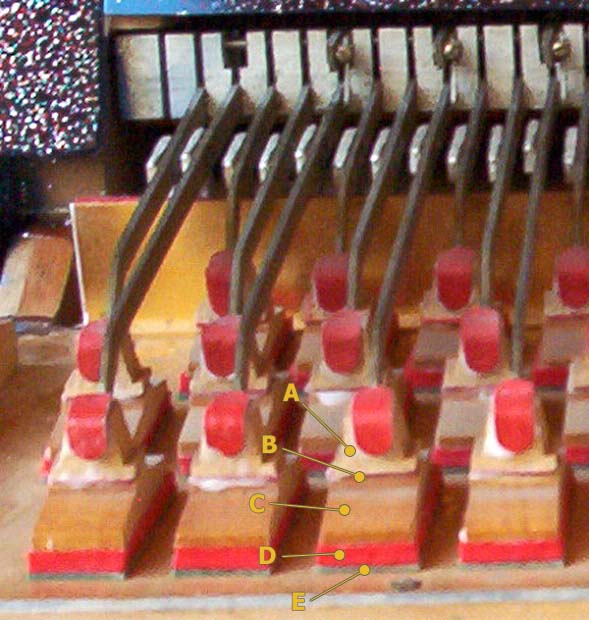

Une soupape se compose des éléments suivants (voir photo ci-dessous) :
pièce en bois rainurée [A] de 10 x 5 mm environ (la tige, ou fil, de la mécanique est collée dans cette pièce)
peau en cuir intermédiaire [B], entre la pièce précédente et le corps de la soupape, qui sert à amortir et à compenser le balancement de la soupape
corps de la soupape en bois [C]
feutre collé sous la soupape [D]
peau en cuir [E] collée sous le feutre, qui sert à assurer l'étanchéité


Commencez par enlever la grille, on se rend bien compte visuellement du phénomène. L'utilisation d'une colle de mauvaise qualité (ou inadaptée) et d'une peau trop fine sont à l'origine du problème. Vous verrez que la peau est tachée, parfois même presque noire. La colle a traversé cette peau qui s'est humidifiée avec le temps et la période d'inutilisation de l'instrument, ce qui provoque un effet de "ventouse" sur la table.

Voici l'ordre des opérations.

Enlevez les ressorts de compression situés à l'arrière des pistons, plantez-les dans l'ordre sur une plaque de polystyrène.

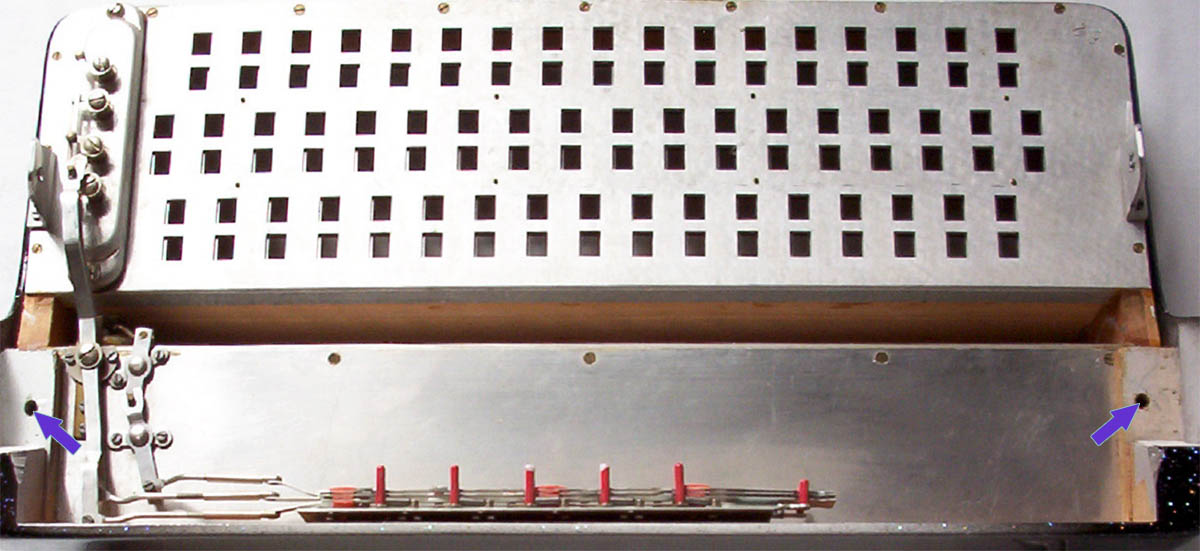

Retirez les deux vis qui servent à fixer le clavier main droite dans la caisse (cf. photo ci-dessous).

fixation clavier main droite

Marquez avec précision l'emplacement initial de chaque soupape.

Démontez les soupapes des voix flute (celles du dessus, en dehors de la boite de résonance). Effectuez cette opération rangée par rangée en numérotant les soupapes. Compte tenu de leur montage, il est plus simple de décoller la peau intermédiaire [B] du corps de la soupape au moyen d'une lame très effilée.

Rangez les soupapes sur un plan de travail.

Décollez la peau usagée sans détériorer le feutre, si nécessaire utilisez un dissolvant (acétone) mais avec parcimonie car il faut éviter que l'acétone remonte dans le feutre ou atteigne le bois.

Préparez une peau neuve, son épaisseur doit être très légèrement supérieure à l'originale (au minimum égale).
Les épaisseurs des peaux en centièmes de millimètres sont classées par nombres qui démarrent à 30 et peuvent dépasser 100.

Mettez en place cette peau avec une colle pour tissus.

Une fois la colle sèche, découpez les débordements éventuels de la peau par rapport à la soupape.

La boite de résonance est collée, ceci peut rendre les réglages compliqués lors du remontage. Pour éviter cela, il vaut mieux découper la boite avec soin, en tenant bien sûr compte des dimensions nécessaires à la pose des soupapes.

Marquez avec précision l'emplacement de chaque soupape.

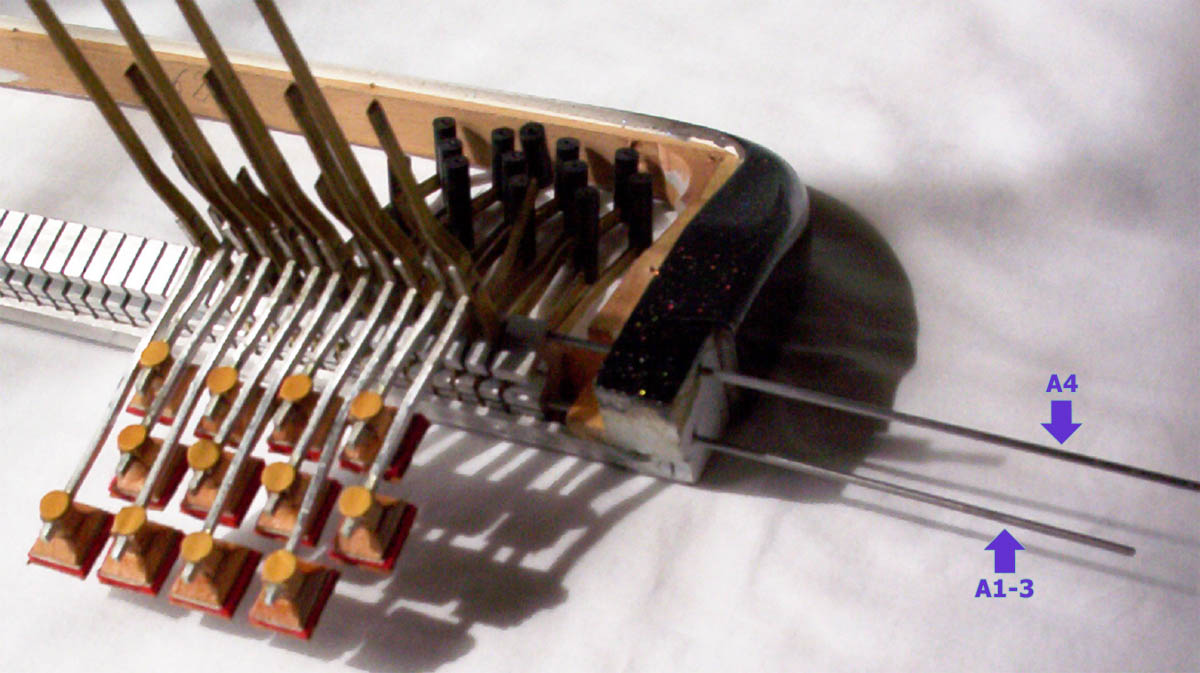

Enlevez les deux axes de la mécanique (cf. photo ci-dessous) en commençant par celui qui maintient le quatrième rang [A4].

axes de la mécanique

Sortez ensuite progressivement l'axe des trois premiers rangs [A1-3], enlevez la mécanique et au fur et à mesure les soupapes de la boite de résonance (collées).
Il peut être difficile de retirer les axes manuellement, vous pouvez alors utiliser une perceuse en marche arrière et vitesse lente. Parfois il peut être nécessaire de creuser un peu le bois de façon à ce que le mandrin de la perceuse puisse rentrer suffisamment pour accrocher le bout de l'axe.

Classez l'ensemble mécaniques/soupapes sur un plan de travail en les numérotant.

Procédez au remplacement des peaux comme pour les soupapes des voix hors boite.
