Il est nécessaire de creuser la caisse côté aigu pour la coulisse la plus longue (celle du premier sommier) et côté grave pour permettre le déplacement de la pièce en bois. Il faut également entailler la base du pied de chaque sommier (côté table d'harmonie).

Le positionnement des coulisses sur la pièce en bois demande une très grande précision : la tolérance est de 1 mm pour la longueur, le parallélisme doit être parfait par rapport aux sommiers.

Pour terminer il faut percer la caisse pour le passage du bouton poussoir [B] qui va être vissé dans la pièce en bois. Là encore il faut déterminer avec beaucoup de soin l'emplacement du trou. Aucun jeu ne peut être toléré au niveau du diamètre de perçage.

C'est fini. Le principe de fonctionnement est simple : pour occulter la deuxième voix (flute haute) il faut remonter le bouton poussoir. Comme vous l'avez compris ce type de travail est délicat car il demande beaucoup de précision. Il est plus compliqué que pour l'occultation des tierces qui, en suivant le même principe, ne met en jeu qu'une seule coulisse.

Pour terminer, je précise que la mise en place d'une contre-table avec un ou plusieurs registres est possible à la commande dans la plupart des cas.

 Je précise tout d'abord que la mécanique de cet instrument n'est pas réglable (voir article du 30/11/2006).

Avec le temps et l'utilisation intensive de cet instrument, les garnitures des soupapes (feutres et peaux) se sont tassées, occasionnant une perte de compression et des sons plus ou moins continus surtout en voix de piccolo qui a besoin du minimum d'air pour être activée.

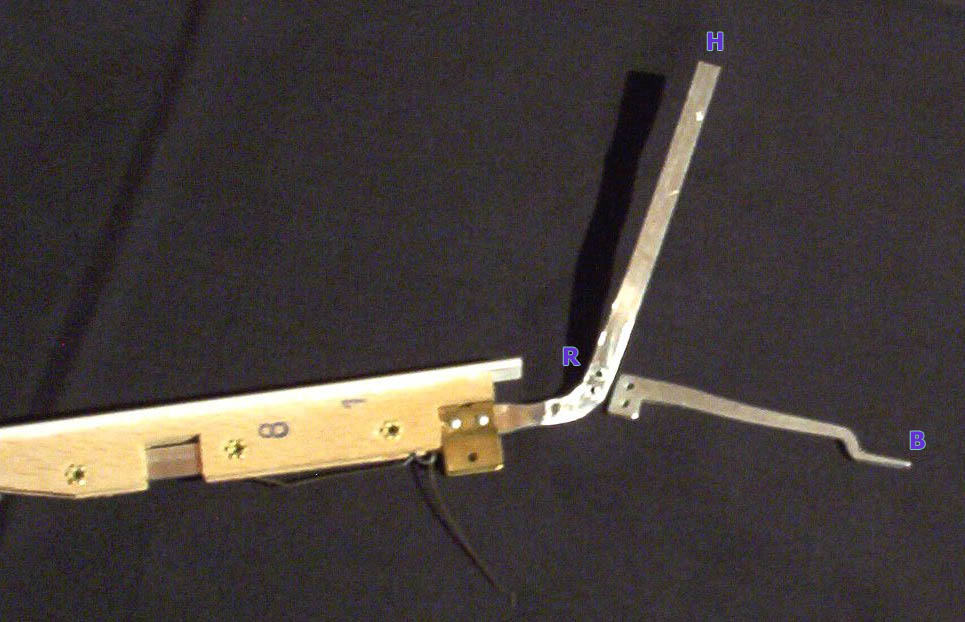

La touche est le prolongement du clavier pour un modèle piano, ou du piston pour un accordéon boutons. Les touches des soupapes boites [B] et hors-boite [H] sont interdépendantes ; elles sont solidarisées l'une à l'autre par des rivets [R].

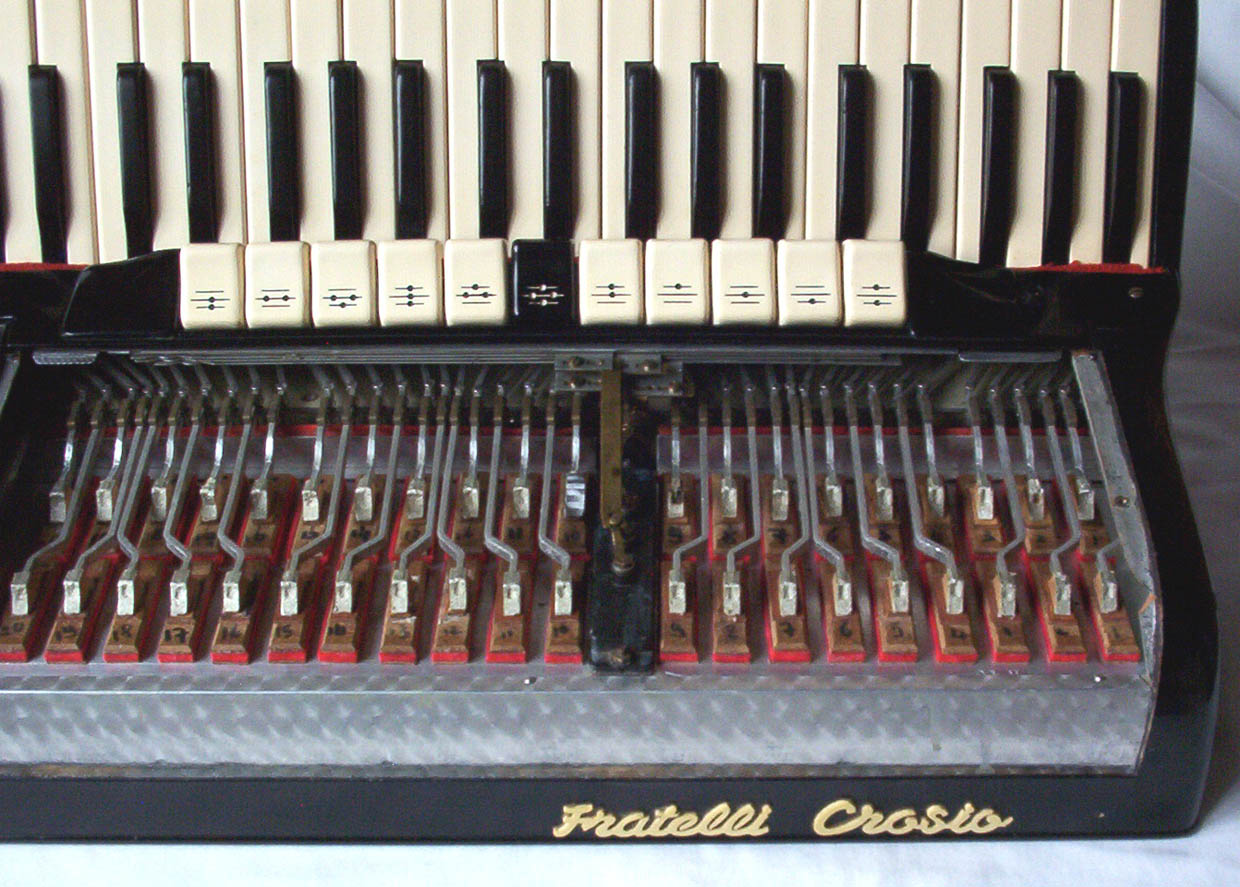

Le rapport mécanique est extrêmement précis, si la pression de la soupape hors-boite est trop importante, la soupape boite va se relever très légèrement et vice et versa. Sur un instrument comme celui-ci, compte tenu de la nature des soupapes d'origine et de leur mode de fixation (voir photo gauche ci-dessous), il vaut mieux les remplacer.

mécanique d'origine	nouvelles soupapes

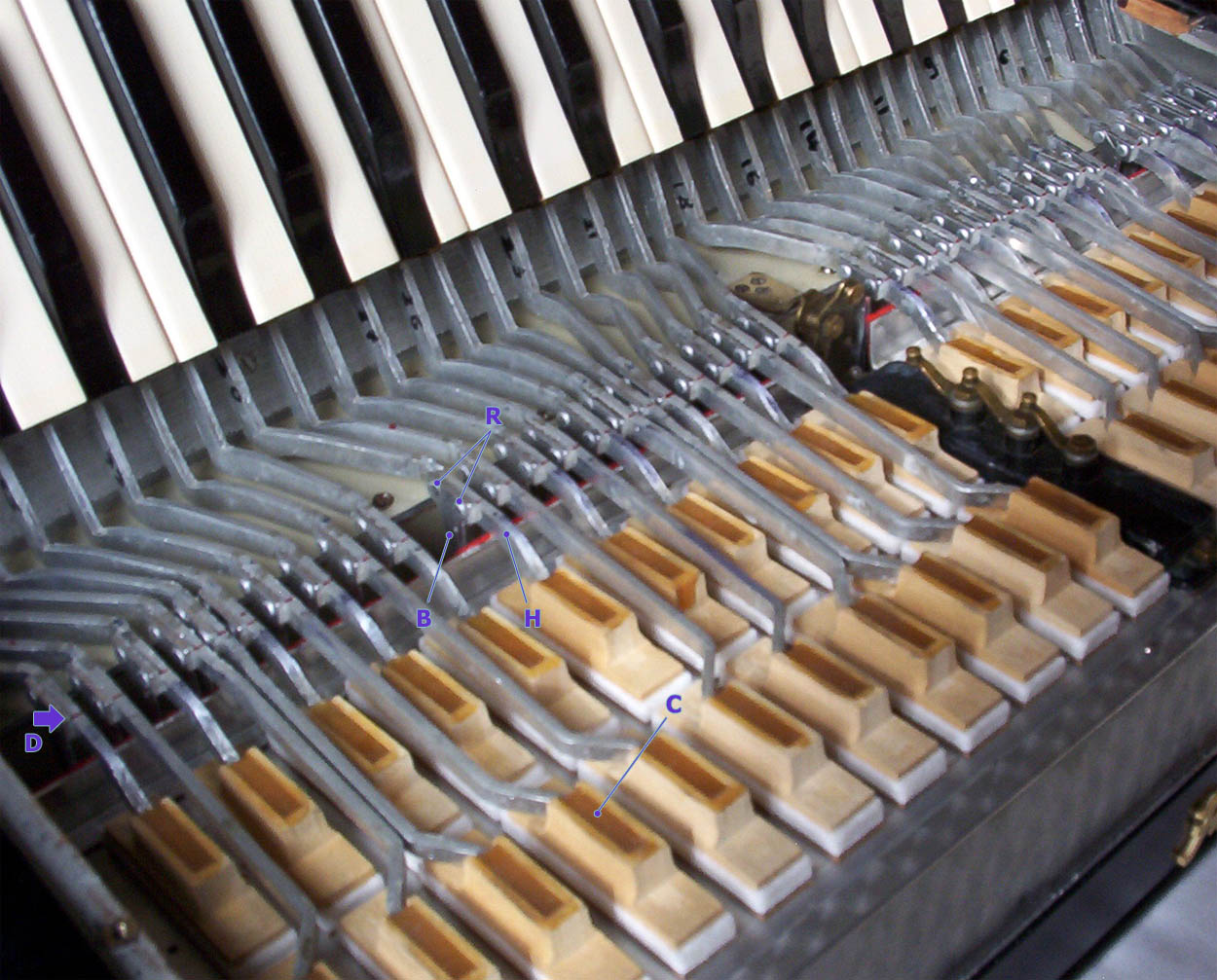

Il faut tout d'abord commencer par sortir les deux axes sur lesquels s'articule la mécanique, puis enlever l'ensemble du clavier et décoller les soupapes. Il est nécessaire de remplacer les touches des soupapes boite pour être à la bonne hauteur par rapport aux nouvelles soupapes qui vont être montées. Après avoir enlevé les anciens rivets de la mécanique d'origine (boite de résonance), il faut positionner avec précision l'emplacement du départ [D] des nouvelles touches boite pour les fixer aux touches hors-boite au moyen de deux rivets (voir photo droite ci-dessous).

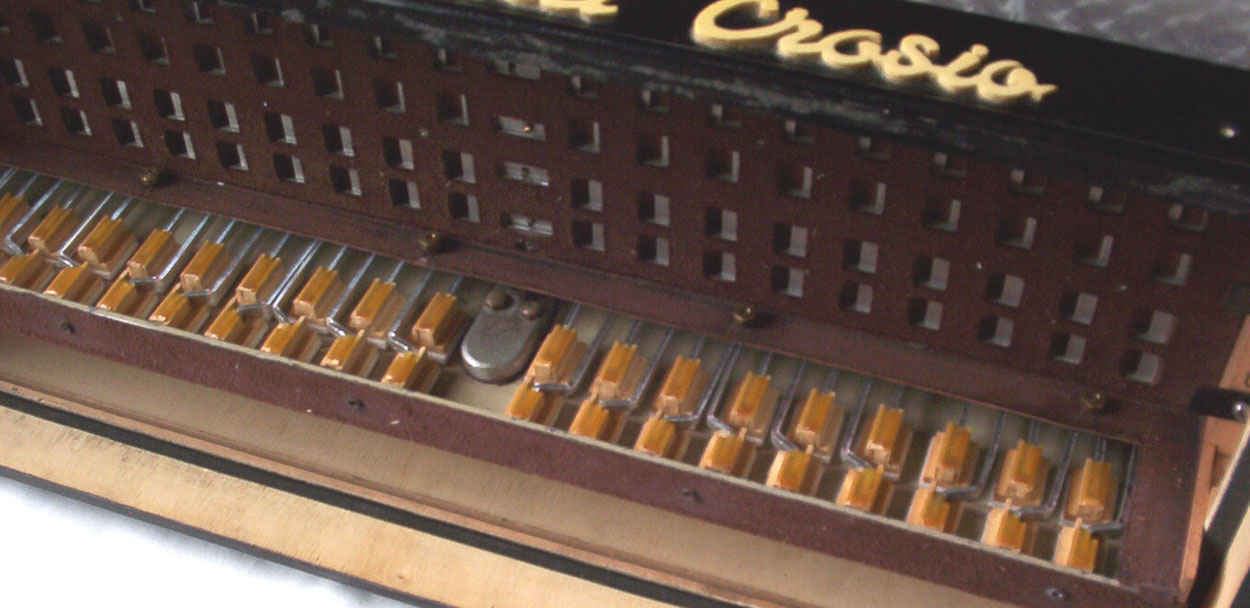

Pour positionner les nouvelles soupapes dans la boite, on adapte les touches du premier rang par torsion (elles sont toutes droites à l'origine) et on recoupe l'ensemble à la bonne longueur (photo ci-dessous).


La solidification des touches qui rentrent dans les gorges des soupapes se fait avec de la cire [C] ; ceci est préférable à la colle car plus facile à retravailler si nécessaire.

La tâche se termine en apportant les corrections à la mécanique et/ou en intervenant sur les feutres.

Je signale pour conclure que ce type de travail est délicat et demande une expérience certaine.
